アルミスパンドレル
意匠性と耐久性を両立。
公共施設から住宅まで幅広く採用される軽量アルミスパンドレル
耐食性に優れたアルミ合金を使用し、ロールフォーミング成形により高精度な仕上がりを実現。
天井・内外装壁など、場所を選ばない汎用性の高さが強みです。
天井・内外装壁など、場所を選ばない汎用性の高さが強みです。
アルミスパンドレルの特長
POINT1
豊富な実績 駅舎、公共施設、マンション等の事例が多数
POINT2
優れた意匠性とフラットな仕上がりの実現が可能
POINT3
アクリル樹脂、ウレタン樹脂、フッ素樹脂焼付塗装が可能
型番別スペック比較
ロールフォーミング 8型 |
ロールフォーミング 16型 |

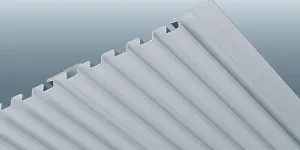

ロールフォーミング 11K型 |
|
|---|---|---|---|
| 形式 | AP | AK | KOP |
| 板厚/面幅 | t：0.6mm＝100/120mm幅 t：0.8mm=100/120/150/200mm幅 t：1.0mm=100/120/150/200mm幅 t：1.2mm=300mm幅（物件対応） |
t：0.6／0.8mm | t：0.6mm |
| 目地幅 | 5mm | ー | ー |
| 働き幅（目地有） | 面幅＋5mm | 156mm（26mm×6） | 150mm（15mm×5山×5谷） |
| 断面形状 | F（フラット）型・M型 | リブ型 | リブ型 |
| L寸法 | ご指定寸法（限度あり） | ||

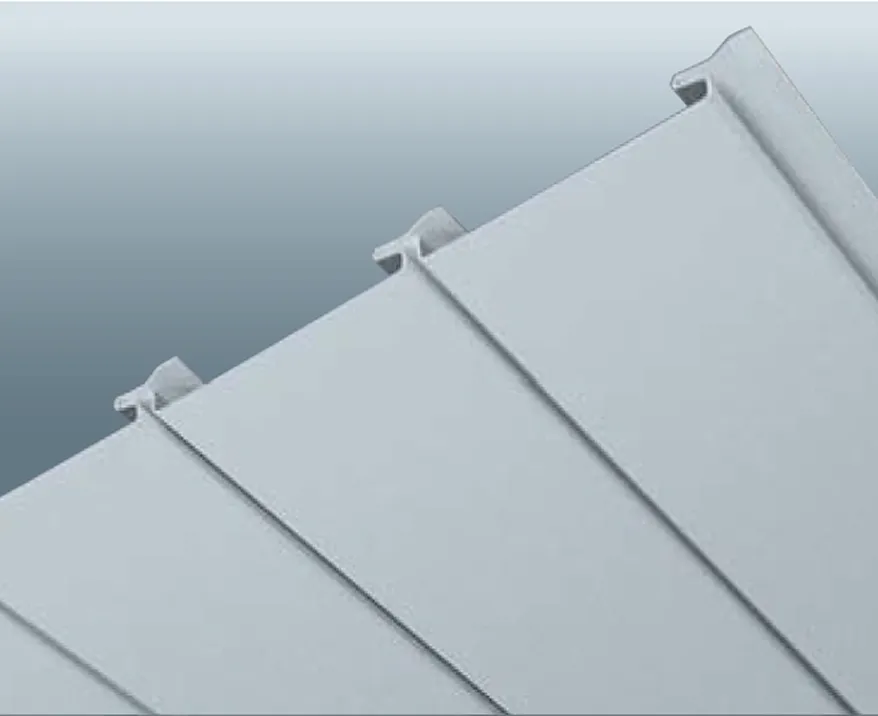

ロールフォーミング 8型
本体規格
- 形式
- AP
- 板厚/面幅
- t：0.6mm＝100/120mm幅
t：0.8mm=100/120/150/200mm幅
t：1.0mm=100/120/150/200mm幅
t：1.2mm=300mm幅（物件対応） - 目地幅
- 5mm
- 働き幅(目地有)
- 面幅＋5mm
- 断面形状

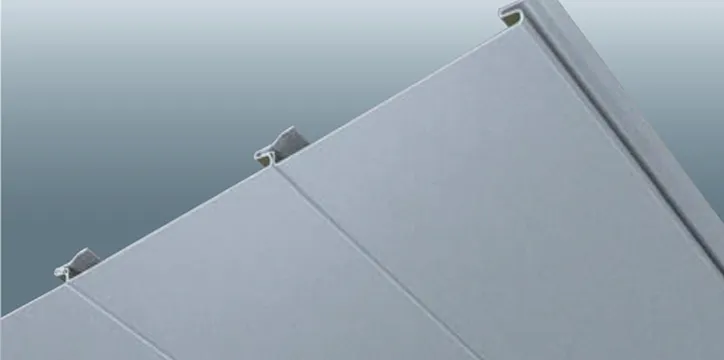

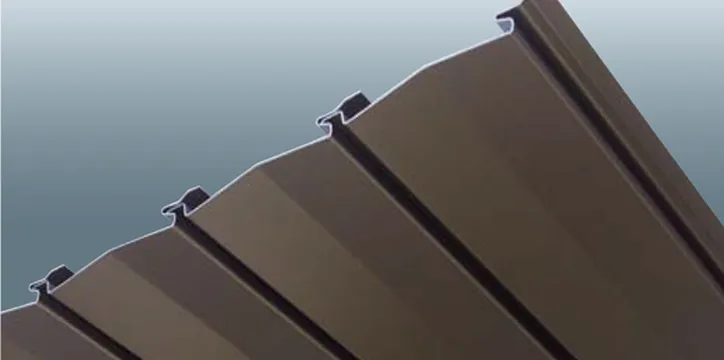

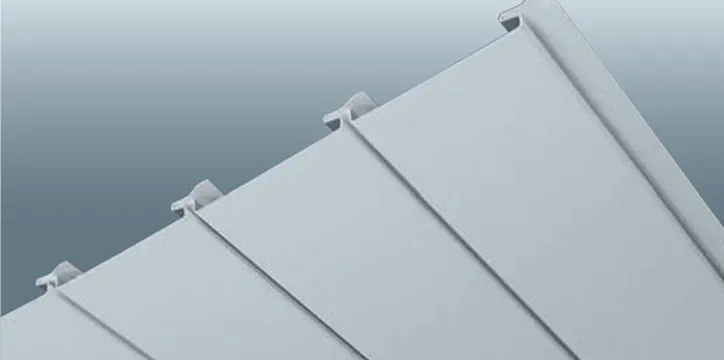

- F（フラット）型・M型
- L寸法
- ご指定寸法（限度あり）

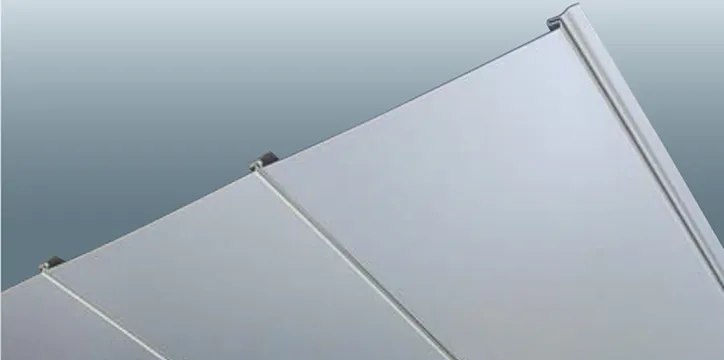

※AP200/300は物件対応となり、M型は不可です。お引き合いの都度、納期その他ご確認ください。
※AP300の製造可能な最長寸法はL：6,000mm迄となります。
カラーラインナップ
＜補足情報＞
- 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
- 色見本（カットサンプル）をご希望のお客様は、お問い合わせフォームからお申し付けください。
- カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。
- カラーアルミ板厚：0.6/0.8ｍｍ及び、①・②で価格帯が異なります。
付属品
その他付属品に関しては、アルミ押出型材スパンドレルの付属品をご参照ください。

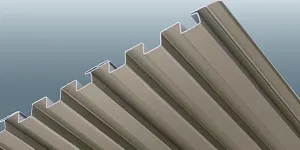

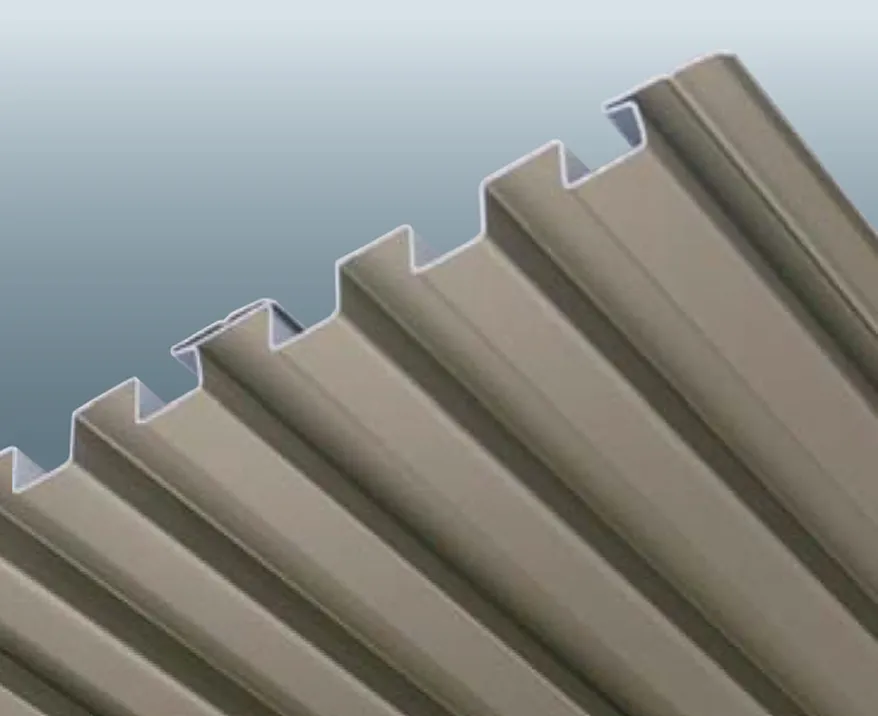

ロールフォーミング 16型
本体規格
- 形式
- AK
- 板厚
- 0.6／0.8mm
- 働き幅
- 156mm（26mm×6）
- 断面形状
- リブ型
- L寸法
- ご指定寸法（限度あり）

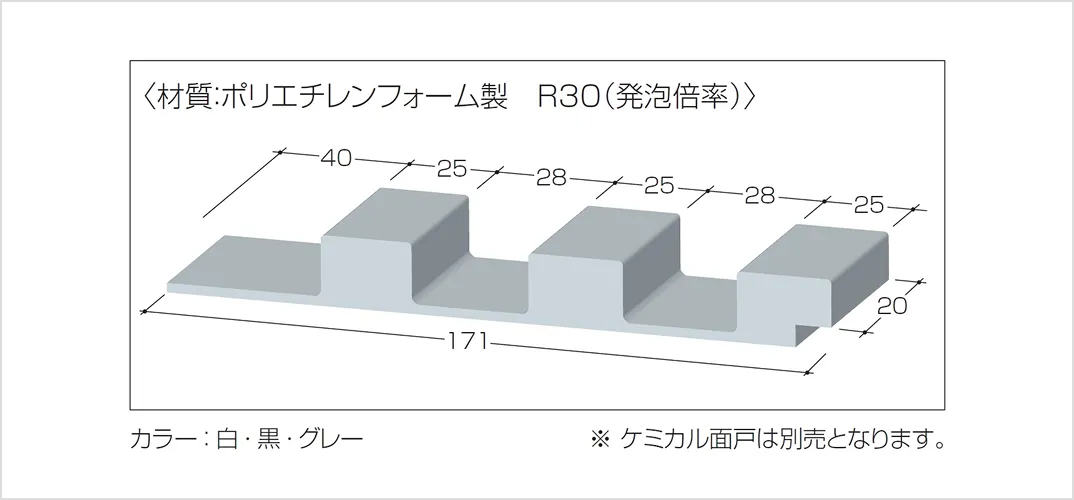

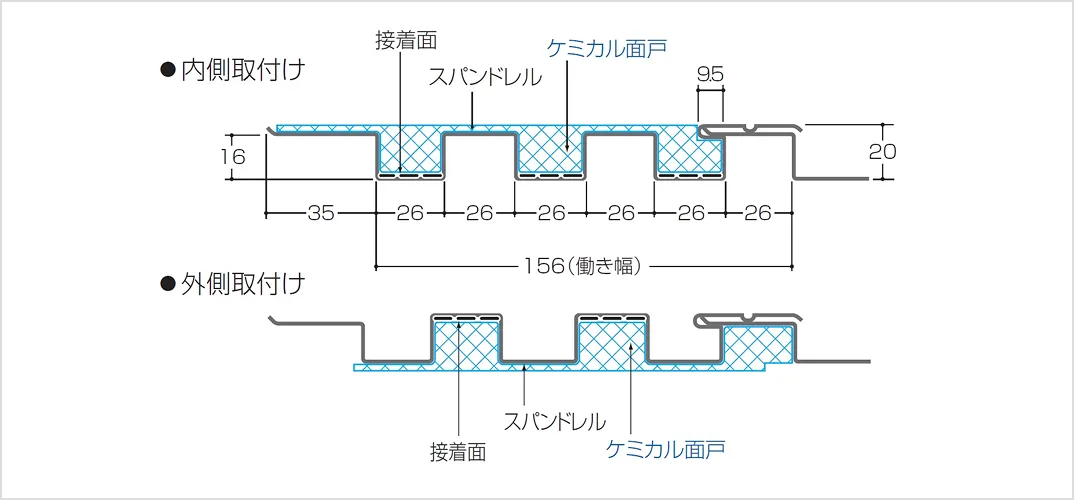

ケミカル面戸＜材質：ポリエチレンフォーム製 R30（発泡倍率）
カラーラインナップ
＜補足情報＞
- 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
- 色見本（カットサンプル）をご希望のお客様は、お問い合わせフォームからお申し付けください。
- ラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。
付属品

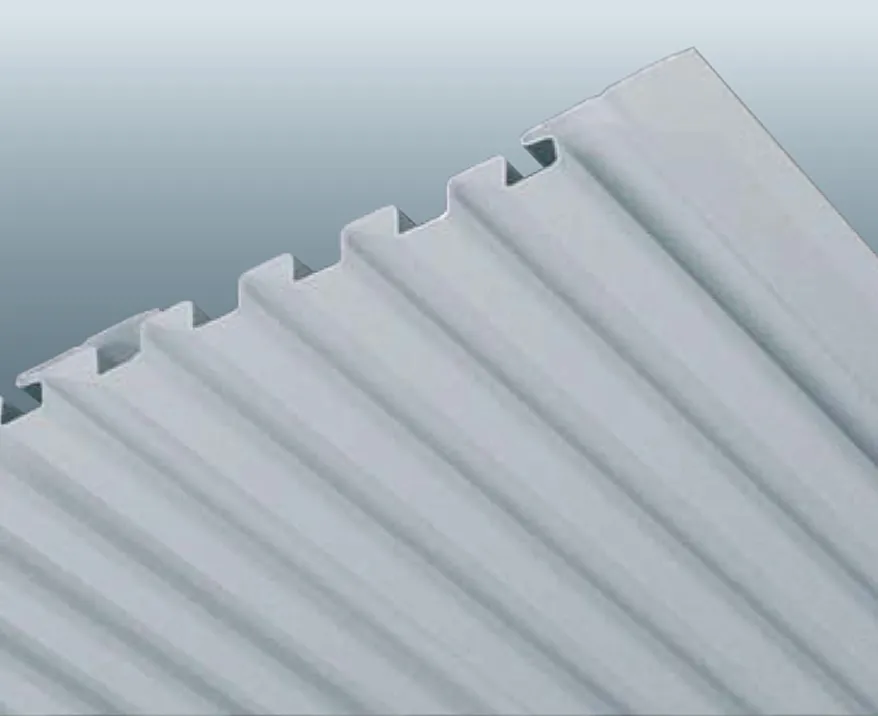

ロールフォーミング 11K型
本体規格
- 形式
- KOP
- 板厚
- 0.6mm
- 働き幅
- 150mm（15mm×5山×5谷）
- 断面形状
- リブ型
- L寸法
- ご指定寸法（限度あり）

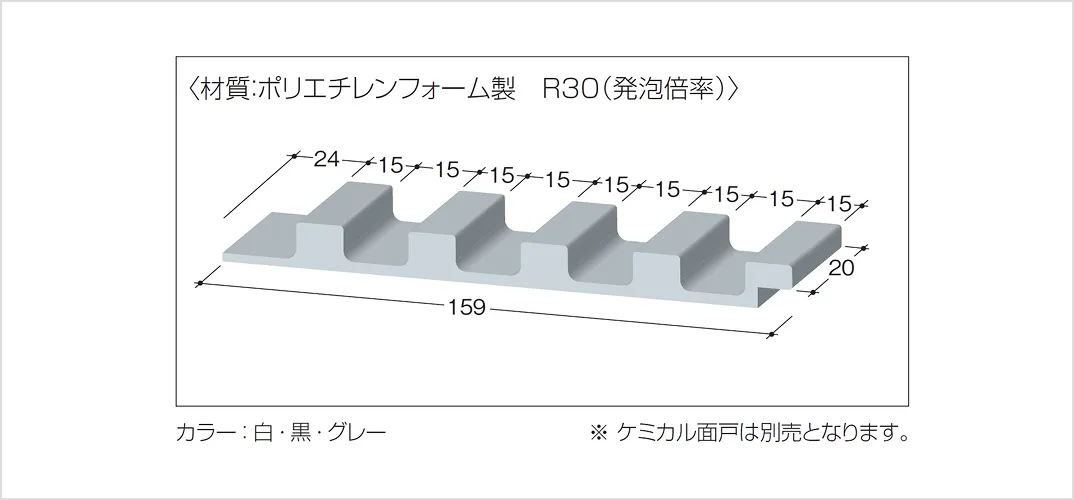

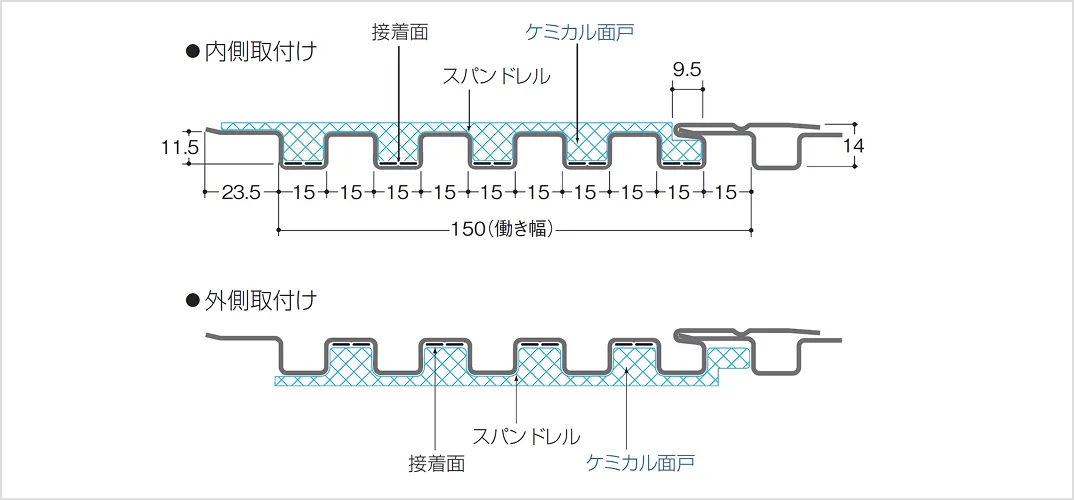

ケミカル面戸＜材質：ポリエチレンフォーム製 R30（発泡倍率）
カラーラインナップ
＜補足情報＞
- 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
- 色見本（カットサンプル）をご希望のお客様は、お問い合わせフォームからお申し付けください。
付属品
その他付属品に関しては、アルミ押出型材スパンドレルの付属品をご参照ください。
付属品・カラーに関するご留意事項
製品共通
ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。
付属品
共材
板厚はスパンドレル本体と同厚になります。※AP-300は板厚が異なります。
定尺以外のL寸法、また特殊折り曲げ加工についてはご相談ください。
定尺以外のL寸法、また特殊折り曲げ加工についてはご相談ください。
折り曲げ加工用フープ材もご用意しております。裏ジョイントご要望の場合、別途ご相談ください。
ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
AP-300の付属品（共材・アルミ押出型材）に関しては掲載しておりませんので、お問い合わせください。
アルミ押出型材
Rの施工が伴う場合、共材付属品でのR加工は不可能なため、アルミ押出型材付属品での対応となり、カラーはスパンドレル本体の単色近似色焼付塗装になります。
また、Rと直の付属品が接合する場合は互いの形状を揃える必要から直物もアルミ押出型材使用します。

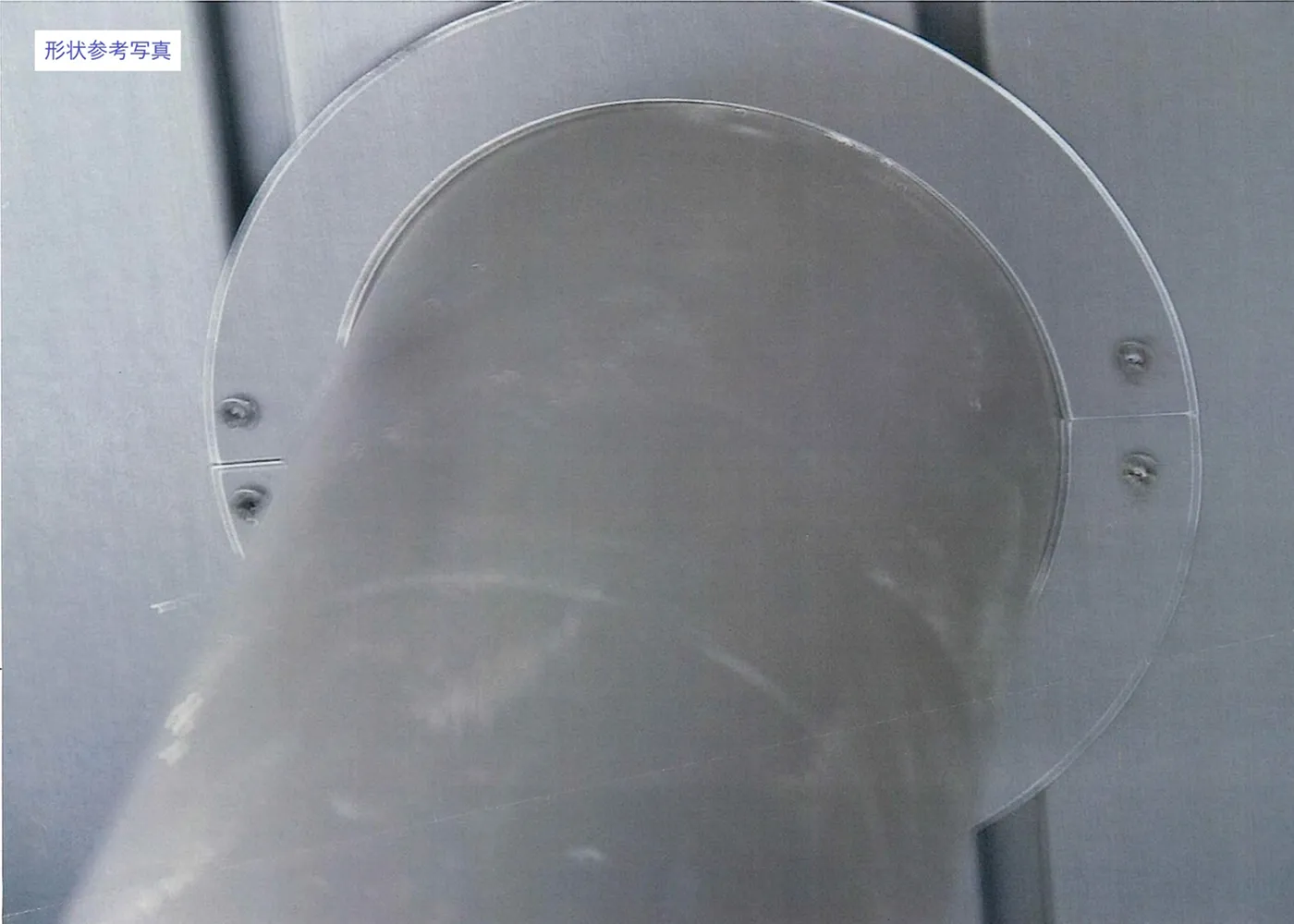

110R以下の小さな径の雨どい等に関しては共板から作成の切板加工（シーリングプレート）になります。
110R以下の小さな径の雨どい等に関しては共板から作成の切板加工（シーリングプレート）になります。
カラー
- 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
- 色見本（カットサンプル）をご希望のお客様は、お問い合わせフォームからお申し付けください。
- カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。
- カラーアルミ板厚：0.6/0.8ｍｍ及び、①・②で価格帯が異なります。
