ヘアライン調電気めっき（EG）鋼板スパンドレル
ステンレスの質感を、鋼板のコストで。
設計の常識を覆す、高意匠メタル調スパンドレル。
電気めっき鋼板に精密なヘアライン加工を施し、ステンレスやアルミ押出型材に匹敵する高級感を実現。
金属本来の風合いを活かしつつ、鋼板ならではの低コストと施工性を両立。意匠と予算を妥協させない次世代の建材です。
用途:屋内及び準屋外(内装用:軒天･エントランス)
金属本来の風合いを活かしつつ、鋼板ならではの低コストと施工性を両立。意匠と予算を妥協させない次世代の建材です。
用途:屋内及び準屋外(内装用:軒天･エントランス)
ヘアライン調電気めっき(EG)鋼板スパンドレルの特長
POINT1
ヘアライン加工による高級感あるメタルな風合い
POINT2
高意匠デザインを鋼板ならではの低コストで提供
POINT3
フラット型からM型まで、多様な面幅で製造可能
型番別スペック比較
ロールフォーミング 11型 |
ロールフォーミング 16型 |
ロールフォーミング 11K型 |
|
|---|---|---|---|
| 形式 | OP | SK | KOP |
| 板厚/面幅 | 板厚：0.5mm 面幅：100/120/145/150/200mm |
板厚：0.5mm 面幅：156mm |
板厚：0.5mm |
| 目地幅 | 10mm | ー | ー |
| 働き幅（目地有） | 面幅＋10mm | 156mm（26mm×6） | 150mm（15mm×5山×5谷） |

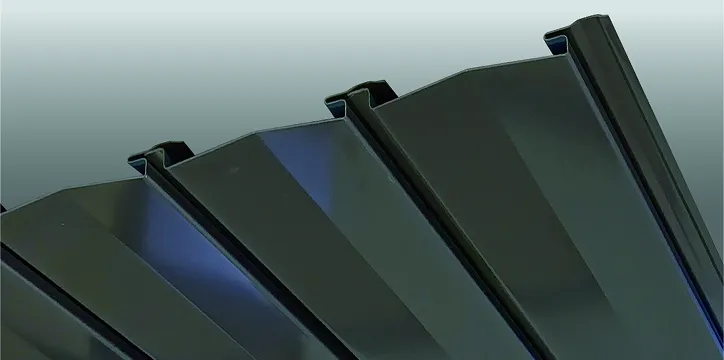

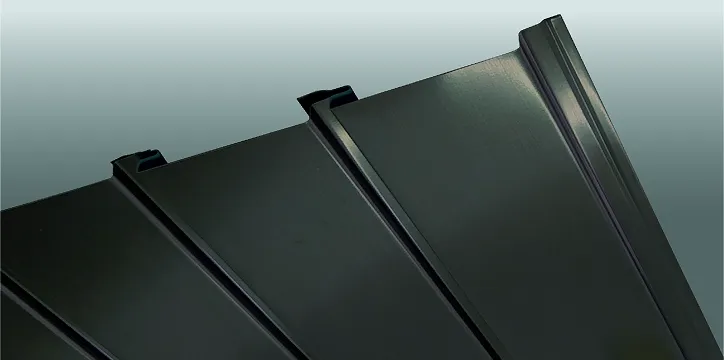

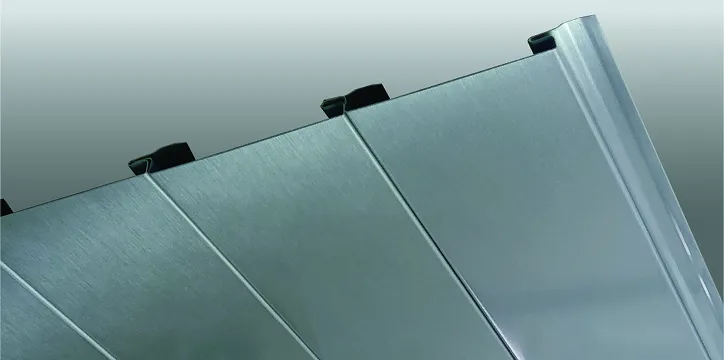

| 断面形状 | F（フラット）型・M型 | リブ型 | リブ型 |
| L寸法 | ご指定寸法（限度あり） | ||

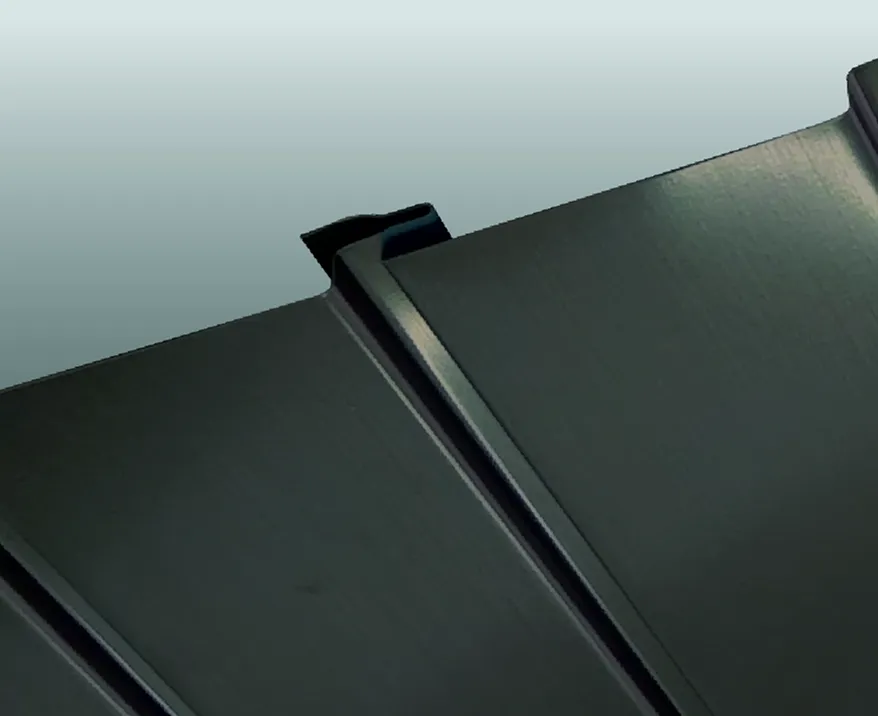

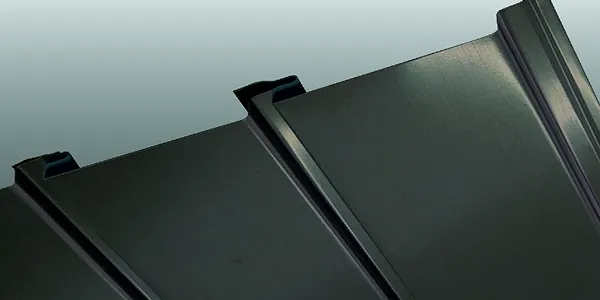

ロールフォーミング 11型
本体規格
- 形式
- OP
- 板厚
- 0.5mm
- 面幅
- 100/120/145/150/200mm
- 目地幅
- 10mm
- 働き幅(目地有)
- 面幅＋10mm
- 断面形状
- F（フラット）型・M型
- L寸法
- ご指定寸法（限度あり）
カラーラインナップ
＜補足情報＞
- 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
- 色見本（カットサンプル）をご希望のお客様は、お問い合わせフォームからお申し付けください。
付属品
その他付属品に関しては、アルミ押出型材スパンドレルの付属品をご参照ください。

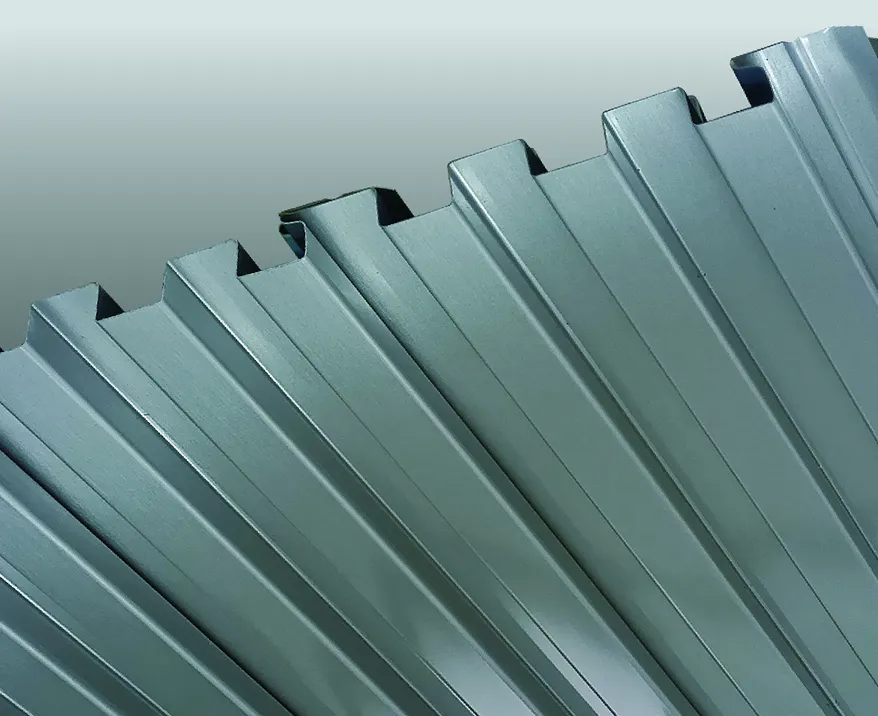

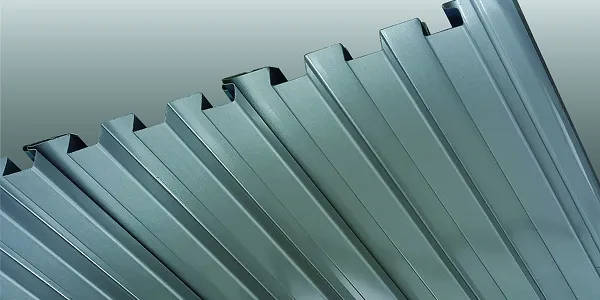

ロールフォーミング 16型
本体規格
- 形式
- SK
- 板厚
- 0.5mm
- 面幅
- 156mm
- 働き幅
- 156mm（26mm×6）
- 断面形状
- リブ型（コ字型）
- L寸法
- ご指定寸法（限度あり）

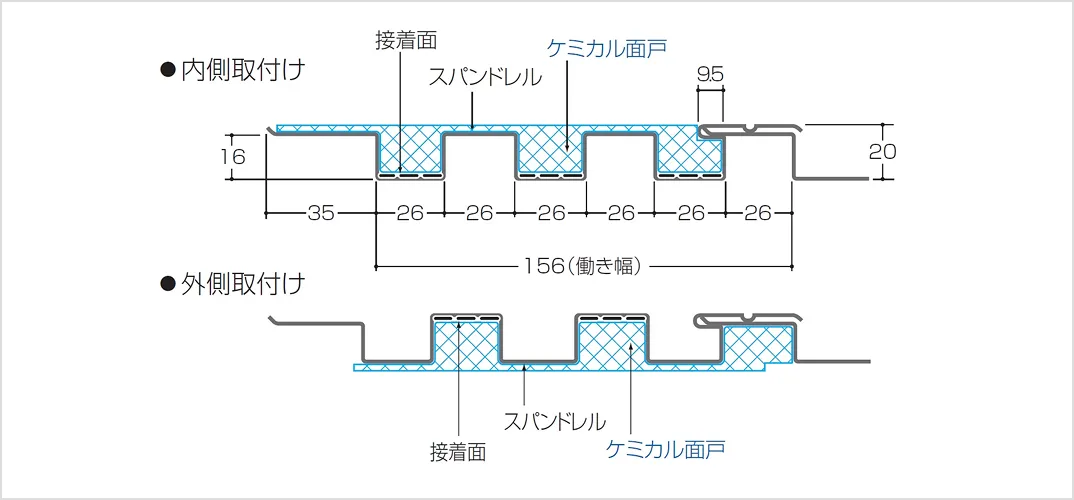

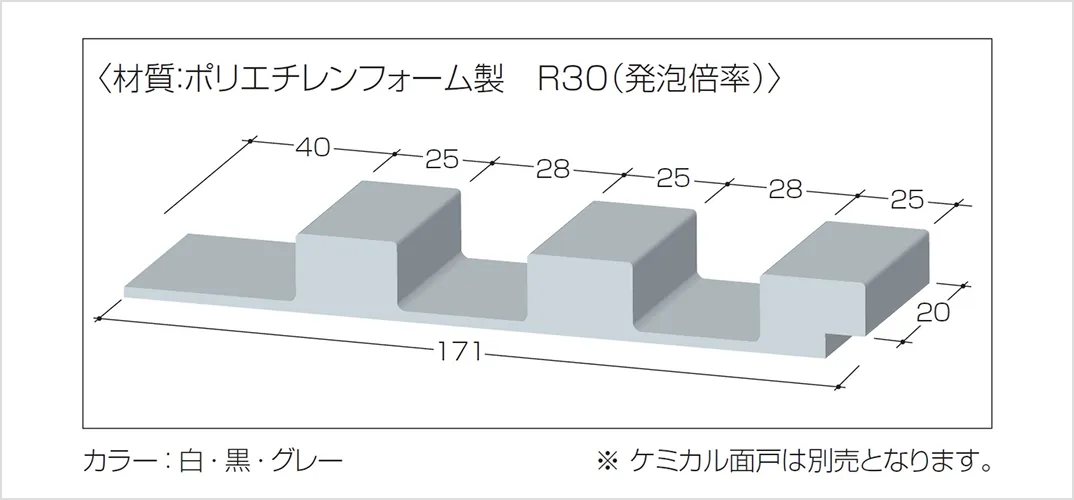

ケミカル面戸＜材質：ポリエチレンフォーム製 R30（発泡倍率）
カラーラインナップ
＜補足情報＞
- 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
- 色見本（カットサンプル）をご希望のお客様は、お問い合わせフォームからお申し付けください。
付属品
その他付属品に関しては、アルミ押出型材スパンドレルの付属品をご参照ください。

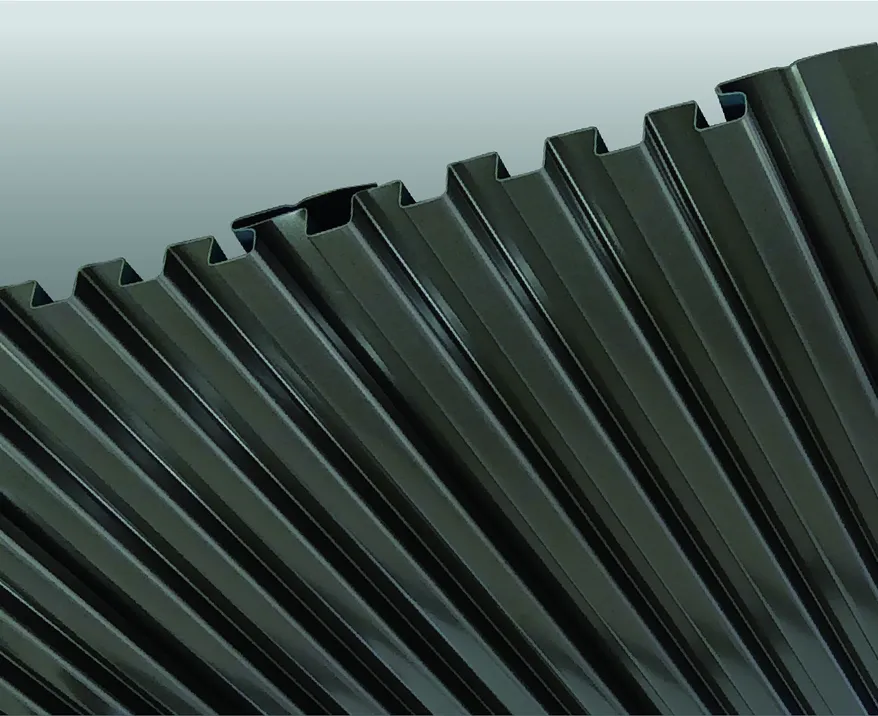

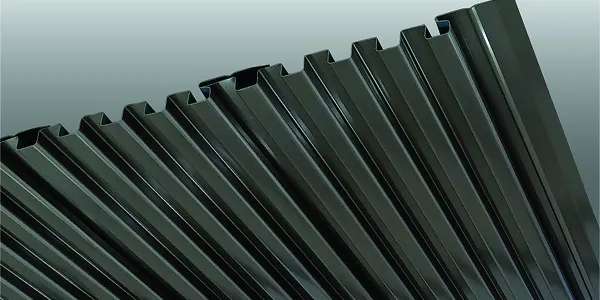

ロールフォーミング 11K型
本体規格
- 形式
- KOP
- 板厚
- 0.5mm
- 働き幅
- 150mm（15mm×5山×5谷）
- 断面形状
- リブ型（コ字型）
- L寸法
- ご指定寸法（限度あり）

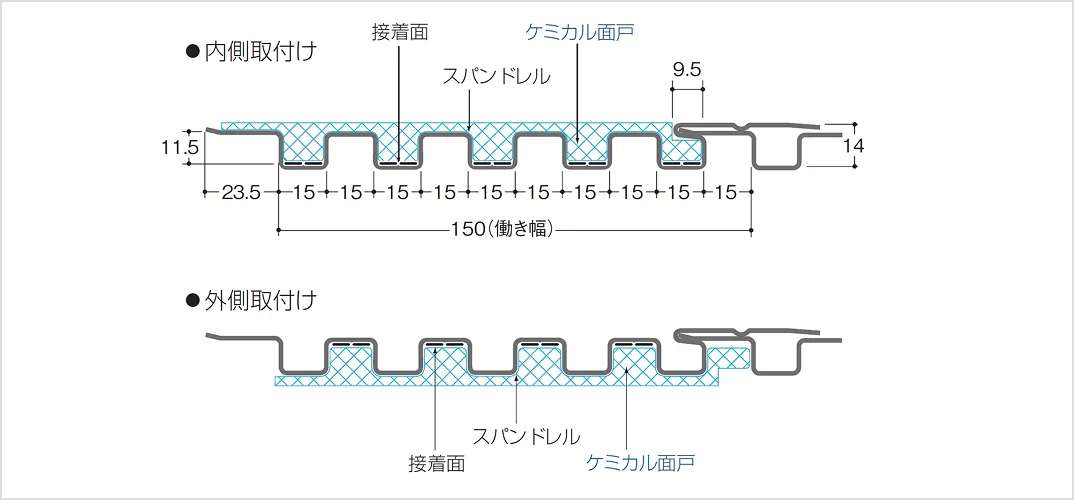

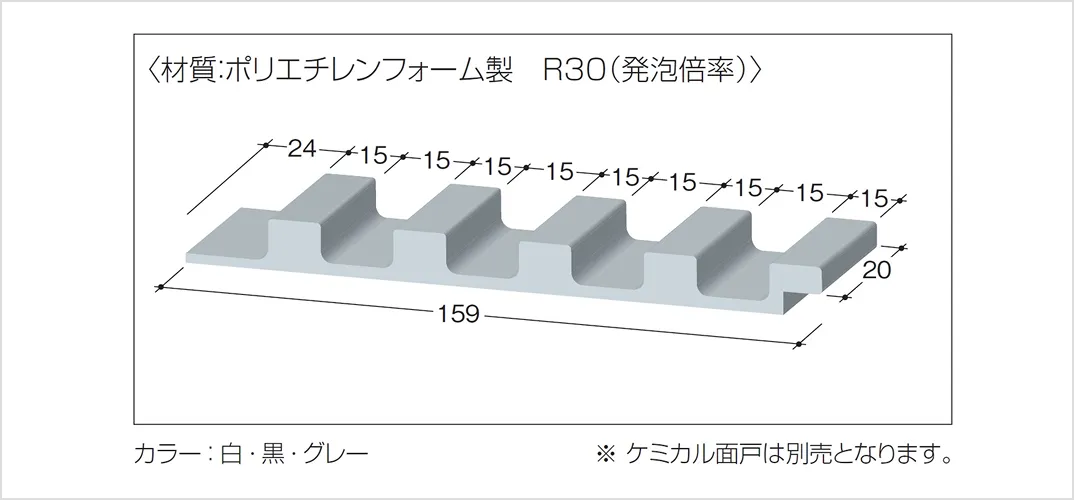

ケミカル面戸＜材質：ポリエチレンフォーム製 R30（発泡倍率）
カラーラインナップ
＜補足情報＞
- 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
- 色見本（カットサンプル）をご希望のお客様は、お問い合わせフォームからお申し付けください。
付属品
その他付属品に関しては、アルミ押出型材スパンドレルの付属品をご参照ください。
付属品・カラーに関するご留意事項
製品共通
ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。
付属品
共材
定尺以外のL寸法、また特殊折り曲げ加工（ボンデ鋼板、ステンレス、ダウンライトパネル）についてはご相談ください。
折り曲げ加工用フープ材もご用意しております。
裏ジョイントご要望の場合、別途ご相談ください。
ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
裏ジョイントご要望の場合、別途ご相談ください。
ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
アルミ押出型材
Rの施工が伴う場合、共材付属品でのR加工は不可能なため、アルミ押出型材付属品での対応となり、カラーはスパンドレル本体の単色近似色焼付塗装になります。
また、Rと直の付属品が接合する場合は互いの形状を揃える必要から直物もアルミ押出型材使用します。110R以下の小さな径の雨どい等に関しては共板から作成の切板加工（シーリングプレート）になります。
カラー
- 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
- 色見本（カットサンプル）をご希望のお客様は、お問い合わせフォームからお申し付けください。
