鋼板スパンドレル

HOME > 製品紹介 > 鋼板スパンドレル

材質はガルバリウム(GL)、フッ素(GL)、カラー鋼板、塩ビ鋼板の4種類。面幅は100/120/145/150/200mmの5タイプがあります

ガルバリウム(GL)、フッ素(GL)、カラー鋼板の3種類の材質から選べるスパンドレル。働き幅(目地有り)は、156mm(26mm×6)

ガルバリウム(GL)、フッ素(GL)、クリアプーリントの3種類の材質から選べるスパンドレル。働き幅(目地有り)は、150mm(15mm×5山×5谷)

ロールフォーミング 11型 鋼板スパンドレル

本体規格

材質はガルバリウム(GL)、フッ素(GL)、カラー鋼板、塩ビ鋼板の4種類。
面幅は100/120/145/150/200mmの5タイプがあります。

※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。
※OP200シリーズは物件対応となります。
形式
OP
板厚
0.5mm
面幅
100/120/145/150/200mm
目地幅
10mm(5mm幅も対応可)
働き幅(目地有)
面幅+10mm
L寸法
ご指定寸法(限度あり)

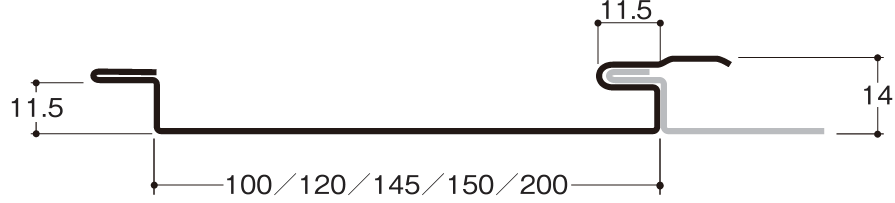

OP100/120/145/150/200(11型シリーズ)

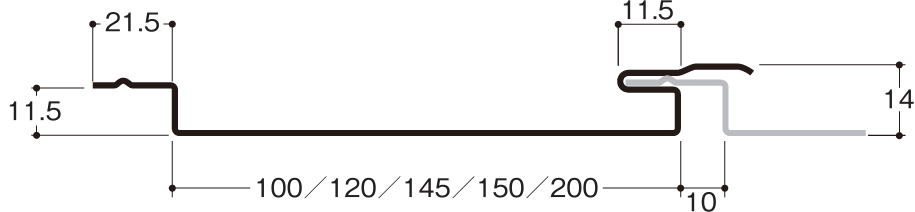

F型

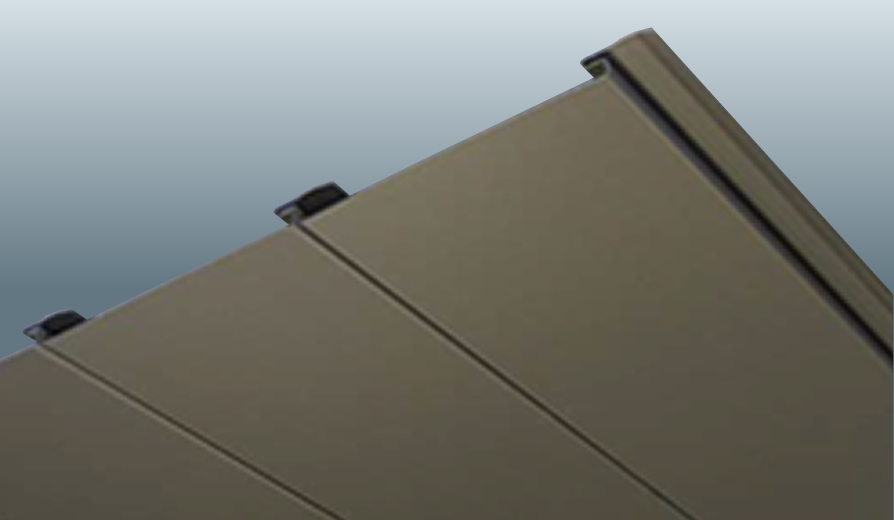

製品画像
図面

単位:mm

F型(目地無)
製品画像
図面

単位:mm

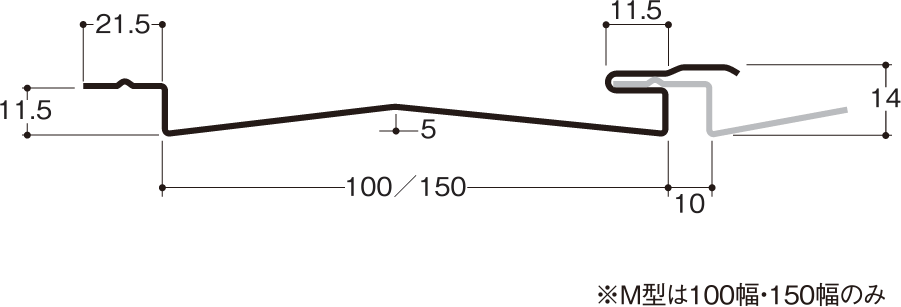

M型
製品画像
図面

単位:mm

付属品
共材

板厚はスパンドレル本体と同厚になります。

Y-10

製品図面

Y-20

製品図面

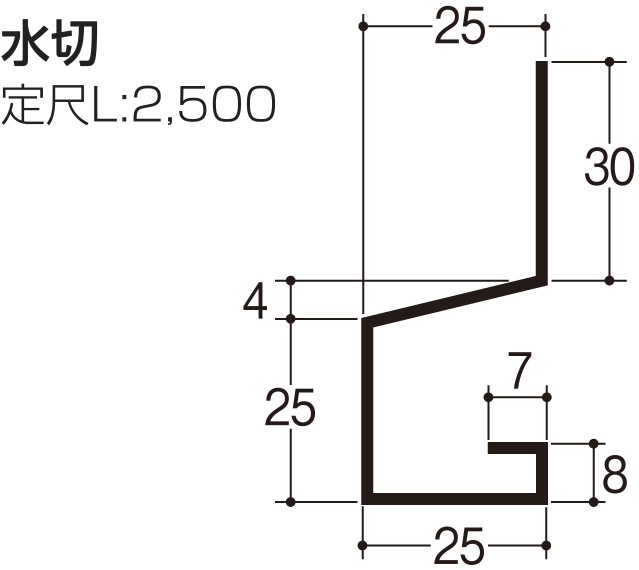

Y-30

製品図面

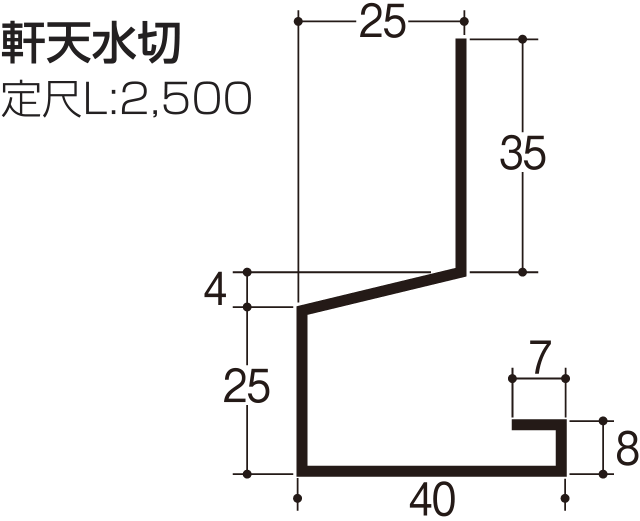

Y-35

製品図面

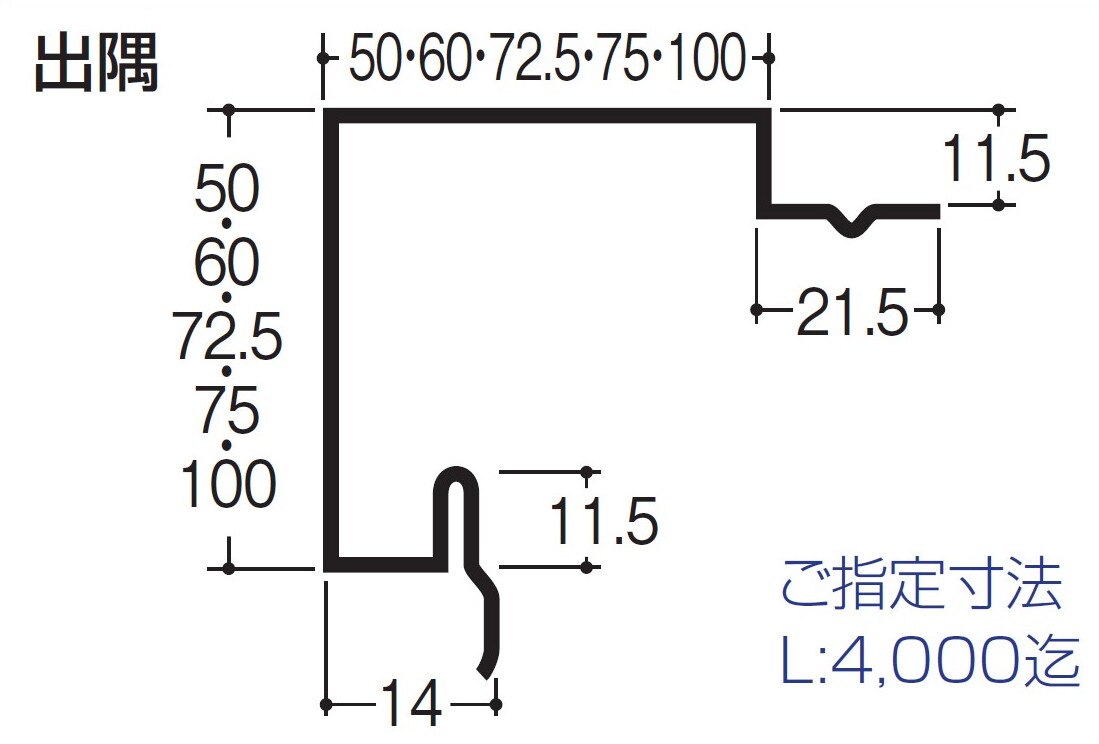

Y-40

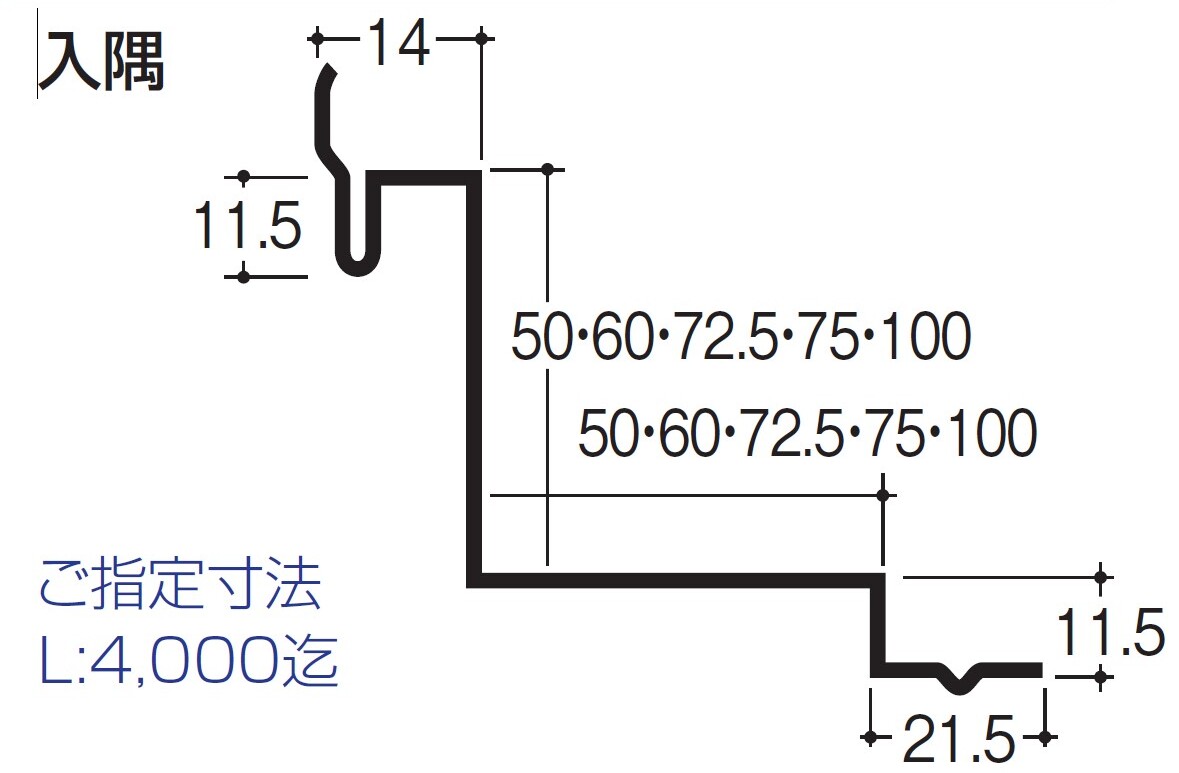

Y-50

製品図面

Y-60

製品図面

Y-400

製品図面

Y-500

製品図面
  • Y-40、Y-50はスパンドレル面幅に準じます。
  • 定尺以外のL寸法、また特殊折り曲げ加工(ボンデ鋼板、ステンレス、ダウンライトパネル)についてはご相談ください。
  • 折り曲げ加工用フープ材もご用意しております。
  • 裏ジョイントご要望の場合、別途ご相談ください。
  • ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。
カラーはスパンドレル本体と単色近似色の焼付塗装になります。

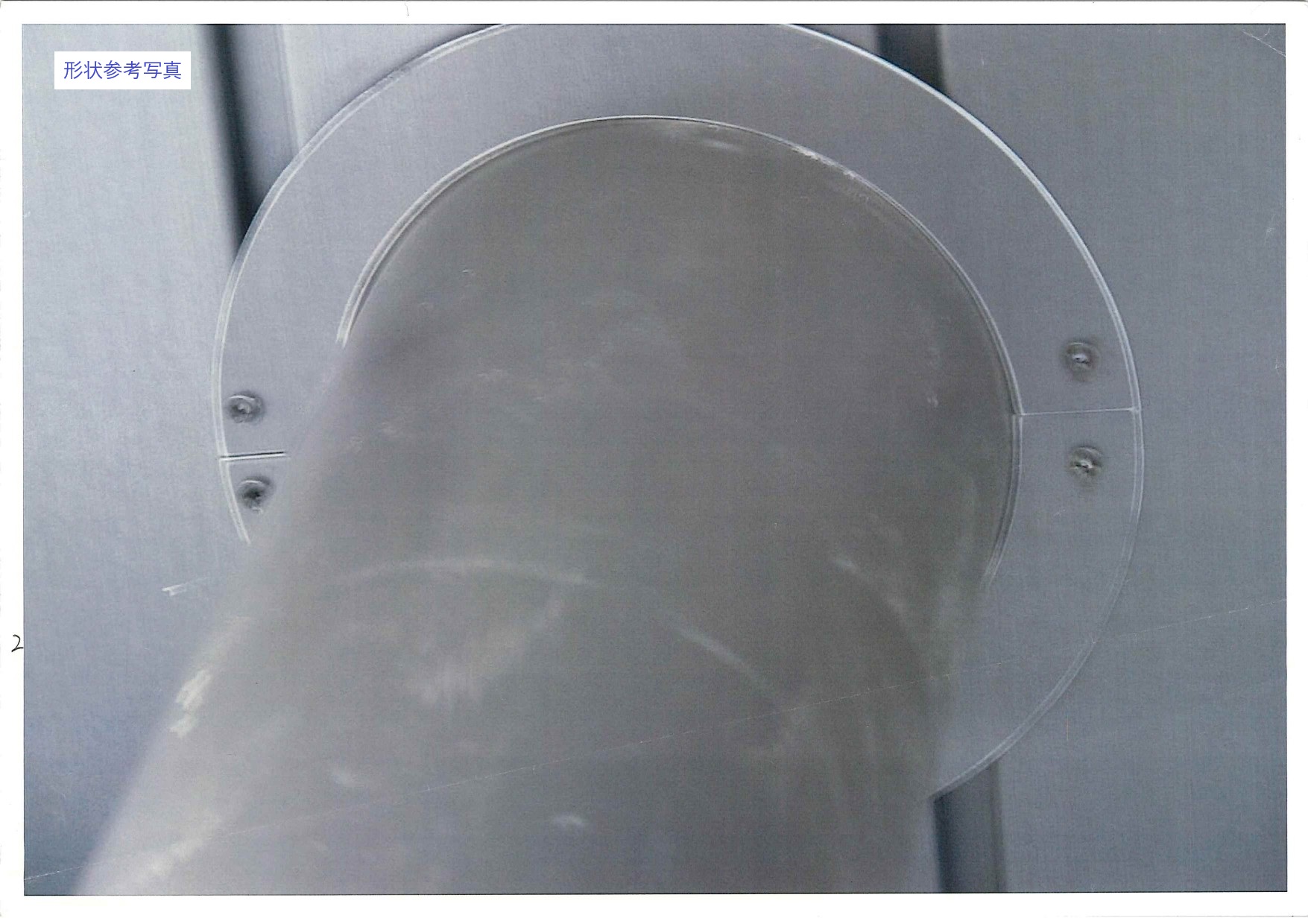

100R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。
また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。(アルマイトシルバーのみ在庫)

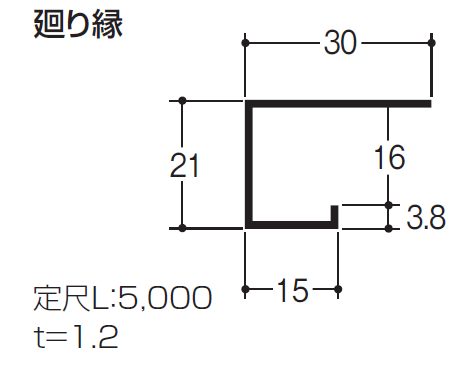

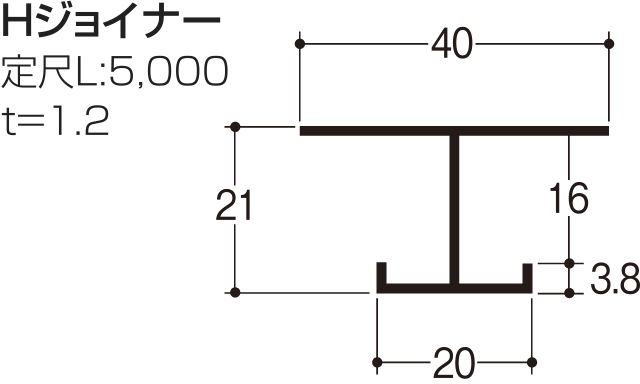

HY-10

製品図面

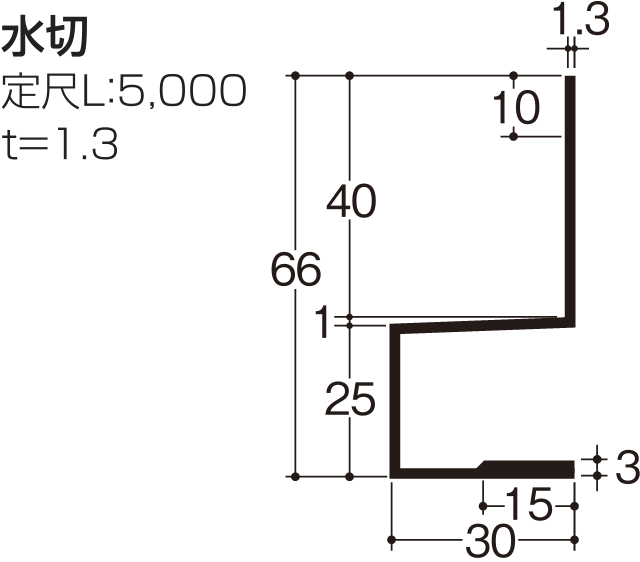

BY-30

製品図面

BY-35

製品図面

HY-60

製品図面
その他付属品に関してはBY-20・BY-40・BY-50・BY-70・BY-80・BY-90(「アルミ押出型材スパンドレル」の付属品)をご参照ください。
カラーラインナップ
カラーGL

板厚:0.5mm

  • 色見本

    S-1
    クリーム①

  • 色見本

    S-2
    新茶①

  • 色見本

    S-3
    シルバー①

  • 色見本

    S-12
    レッド②

  • 色見本

    S-15
    雪色(防汚)①

  • 色見本

    S-16
    オレンジ②

  • 色見本

    S-45
    ブラック②

  • 色見本

    N-81
    ライトグレー①

  • 色見本

    S-90
    ホワイト艶有り①

  • 色見本

    L-435
    ブルー②

  • 色見本

    G-2
    Zクリーム①

  • 色見本

    GM-3
    ダークホワイト②

  • 色見本

    GM-4
    ニューシルバー②

  • 色見本

    GM-5
    メタリックシルバー②

  • 色見本

    Y-880
    バリアホワイト(対汚染性)②

フッ素(GL)

板厚:0.5mm

  • 色見本

    FG-1
    パックホワイト

  • 色見本

    FG-2
    ロイヤルブラウン

  • 色見本

    FG-3
    シルバーグレー

  • 色見本

    FG-4
    F-ブラック

クリアープリント(GL)

板厚:0.5mm

  • 色見本

    CL-2
    メタリックグレー

  • 色見本

    CL-3
    ウォームブラウン

塩ビ鋼板(ヒシメタル)

板厚:0.5mm

  • 色見本

    V-06
    クリームホワイト

  • 色見本

    V-07
    ライトグレー

GL生地

板厚:0.5mm

  • 色見本

    SG-1
    Sジーエル生地

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。

ロールフォーミング 16型 鋼板スパンドレル

本体規格

材質はガルバリウム(GL)、フッ素(GL)、カラー鋼板の3種類。

働き幅は、156mm(26mm×6)。



※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。

形式
SK
板厚
0.5mm
面幅
156mm
目地幅
働き幅
156mm(26mm×6)
L寸法
ご指定寸法(限度あり)

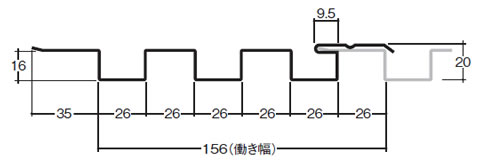

SK156(16型シリーズ)

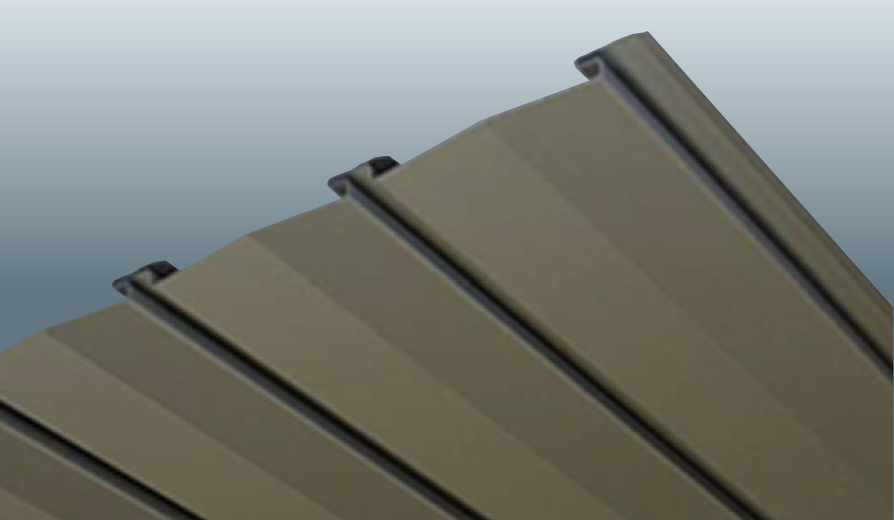

製品画像
図面

単位:mm

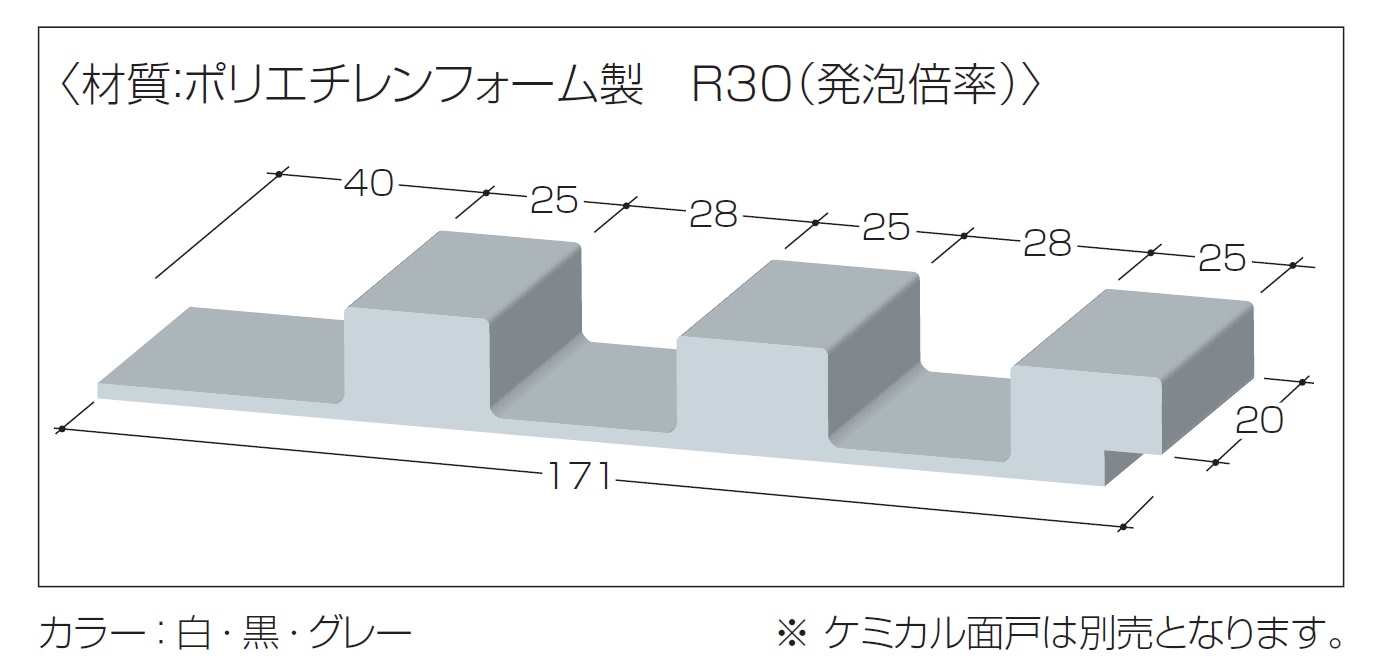

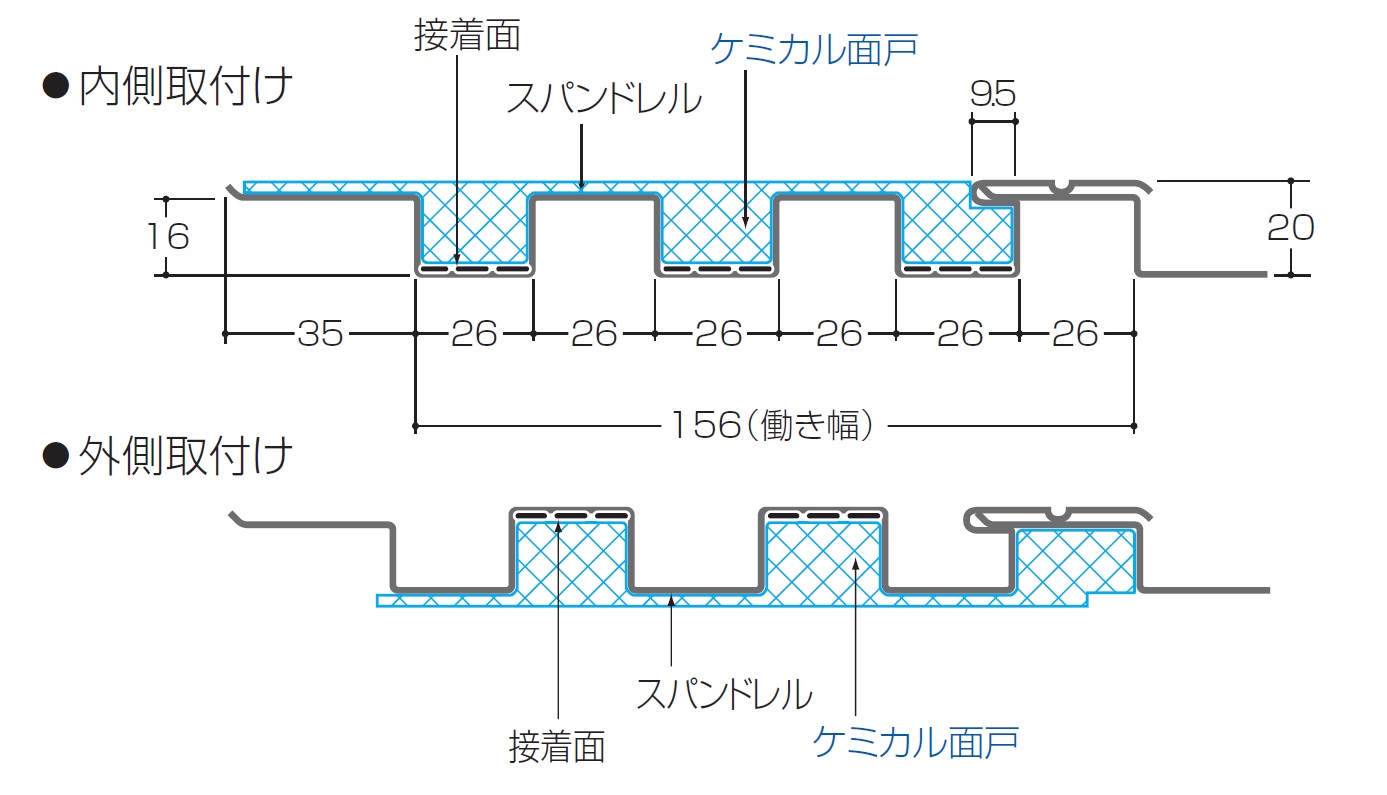

ケミカル面戸〈材質:ポリエチレンフォーム製 R30(発泡倍率)〉
製品画像
図面

単位:mm

付属品
共材

板厚はスパンドレル本体と同厚になります。

KY-10

製品図面

KY-20

製品図面

KY-30

製品図面

KY-35

製品図面

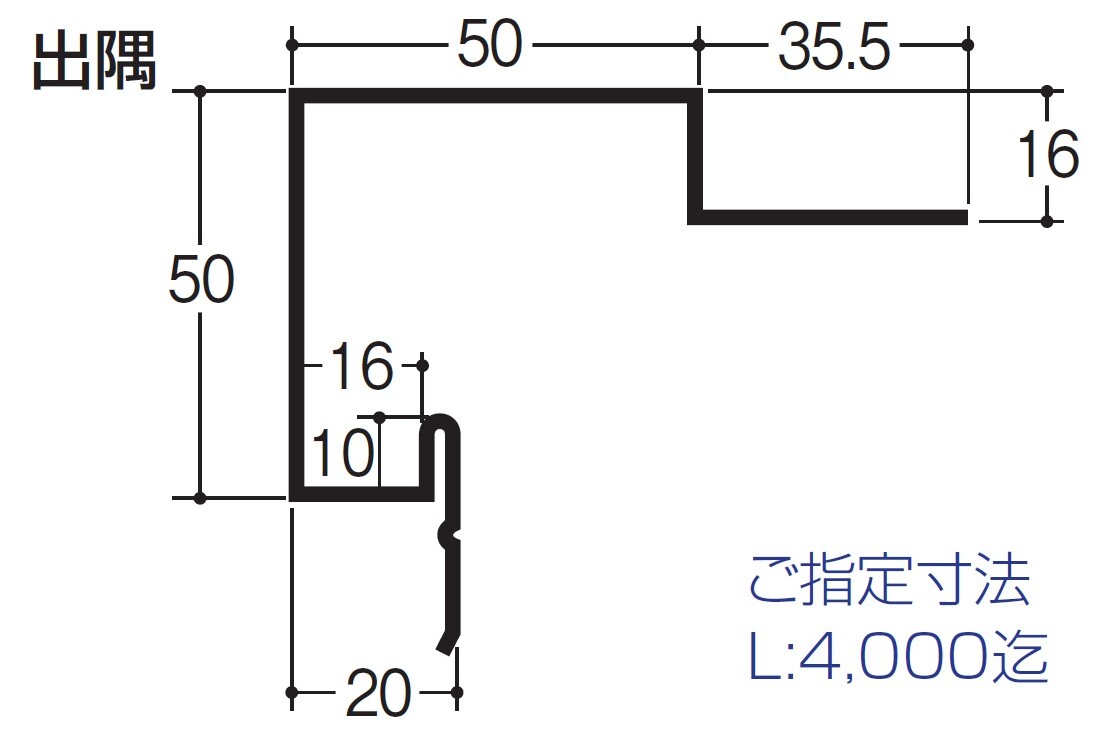

KY-40

製品図面

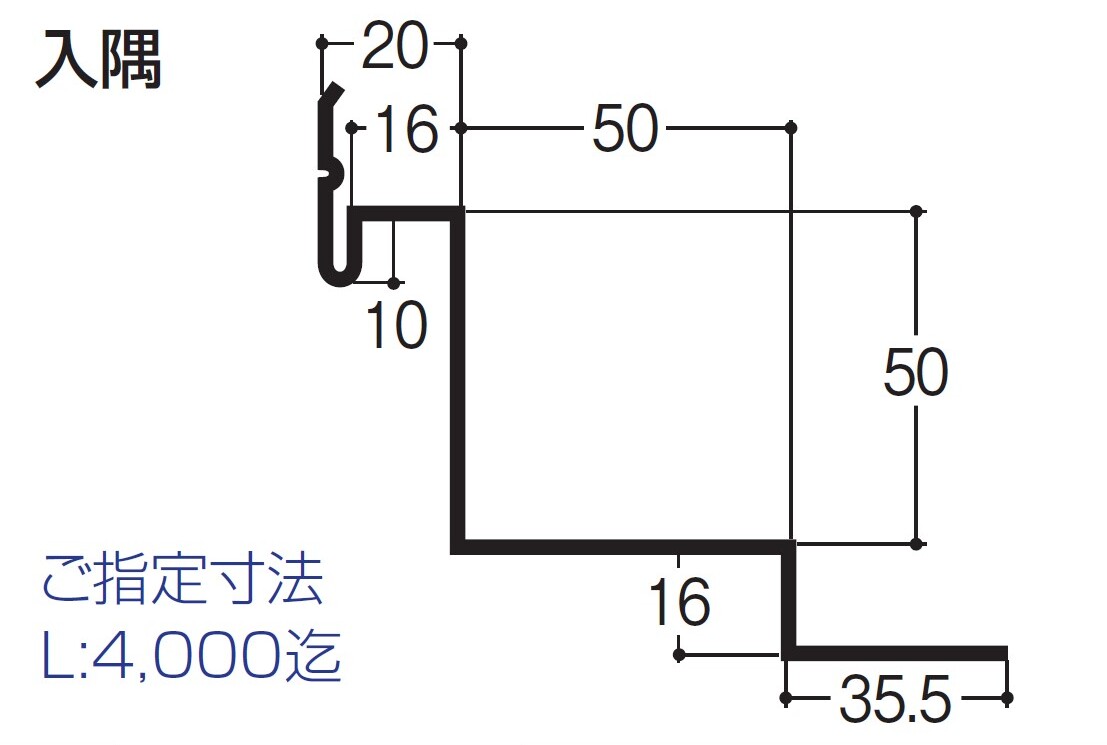

KY-50

製品図面

KY-60

製品図面

KY-400

製品図面

KY-500

製品図面
  • 定尺以外のL寸法、また特殊折り曲げ加工(ボンデ鋼板、ステンレス、ダウンライトパネル)についてはご相談ください。

  • 曲げ加工用フープ材もご用意しております。

  • 裏ジョイントご要望の場合、別途ご相談ください。

  • K型天井施工の場合、廻り縁裏面の色が見える場合があります。(天井取付けの際はご指示ください。)

  • ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。

アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。100R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。 カラーはスパンドレル本体と単色近似色の焼付塗装になります。 また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。(アルマイトシルバーのみ在庫)

LY-10

製品図面

LY-20

製品図面

BY-30

製品図面

LY-40

製品図面

LY-50

製品図面

LY-60

製品図面
カラーラインナップ
カラーGL

板厚:0.5mm

  • 色見本

    S-1
    クリーム①

  • 色見本

    S-3
    シルバー①

  • 色見本

    S-15
    雪色(防汚)①

  • 色見本

    G-2
    Zクリーム①

  • 色見本

    N-81
    ライトグレー①

  • 色見本

    S-90
    ホワイト艶有り①

  • 色見本

    Y-880
    バリアホワイト(対汚染性)②

  • 色見本

    GM-3
    ダークホワイト②

  • 色見本

    GM-4
    ニューシルバー②

  • 色見本

    GM-5
    メタリックシルバー②

フッ素(GL)

板厚:0.5mm

  • 色見本

    FG-1
    パックホワイト

  • 色見本

    FG-2
    ロイヤルブラウン

  • 色見本

    FG-3
    シルバーグレー

  • 色見本

    FG-4
    F-ブラック

クリアープリント(GL)

板厚:0.5mm

  • 色見本

    CL-2
    メタリックグレー

  • 色見本

    CL-3
    ウォームブラウン

GL生地

板厚:0.5mm

  • 色見本

    SG-1
    Sジーエル生地

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。

ロールフォーミング 11K型 鋼板スパンドレル

本体規格

材質はガルバリウム(GL)、フッ素(GL)、クリアープリントの3種類。

働き幅は、150mm(15mm×5山×5谷)。



※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。

形式
KOP
板厚
0.5mm
面幅
目地幅
働き幅
150mm(15mm×5山×5谷)
L寸法
ご指定寸法(限度あり)

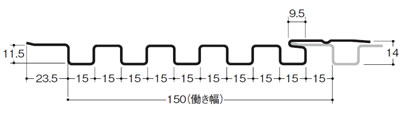

KOP-15S(11K型シリーズ)

製品画像
図面

単位:mm

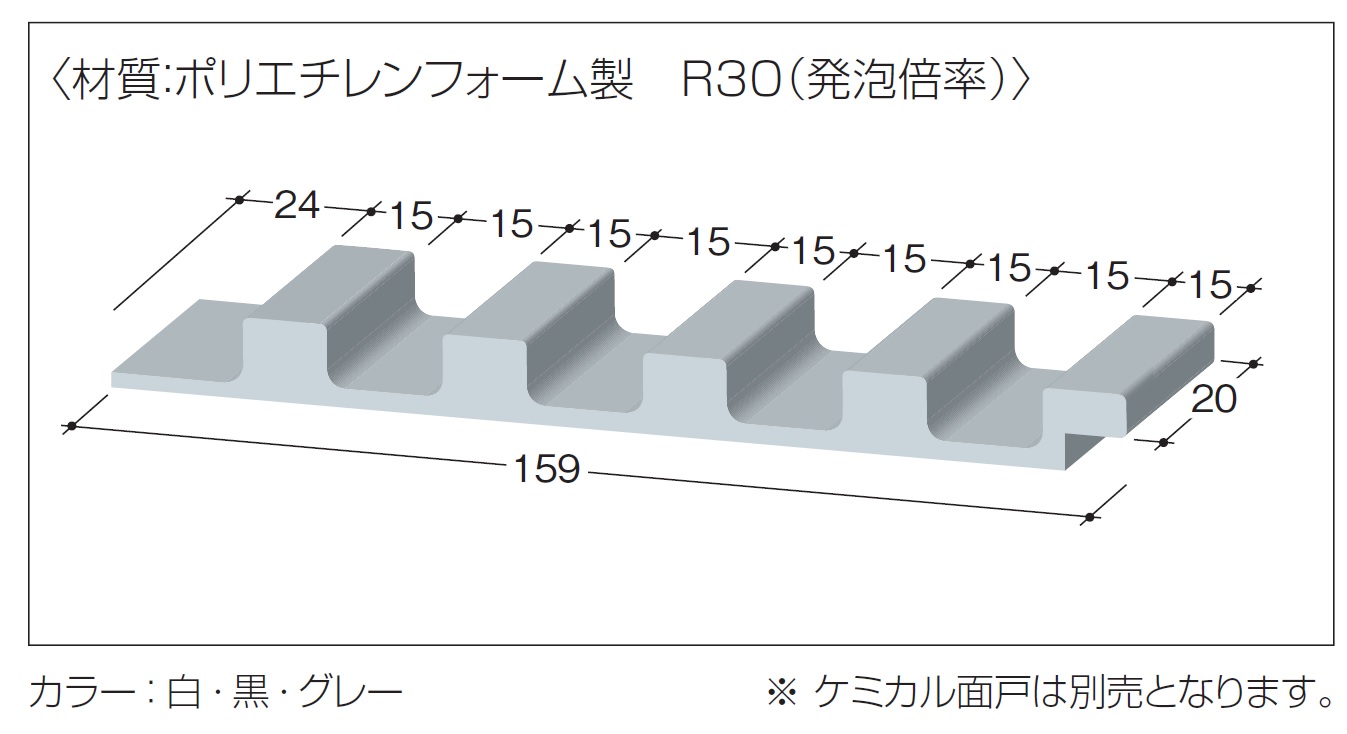

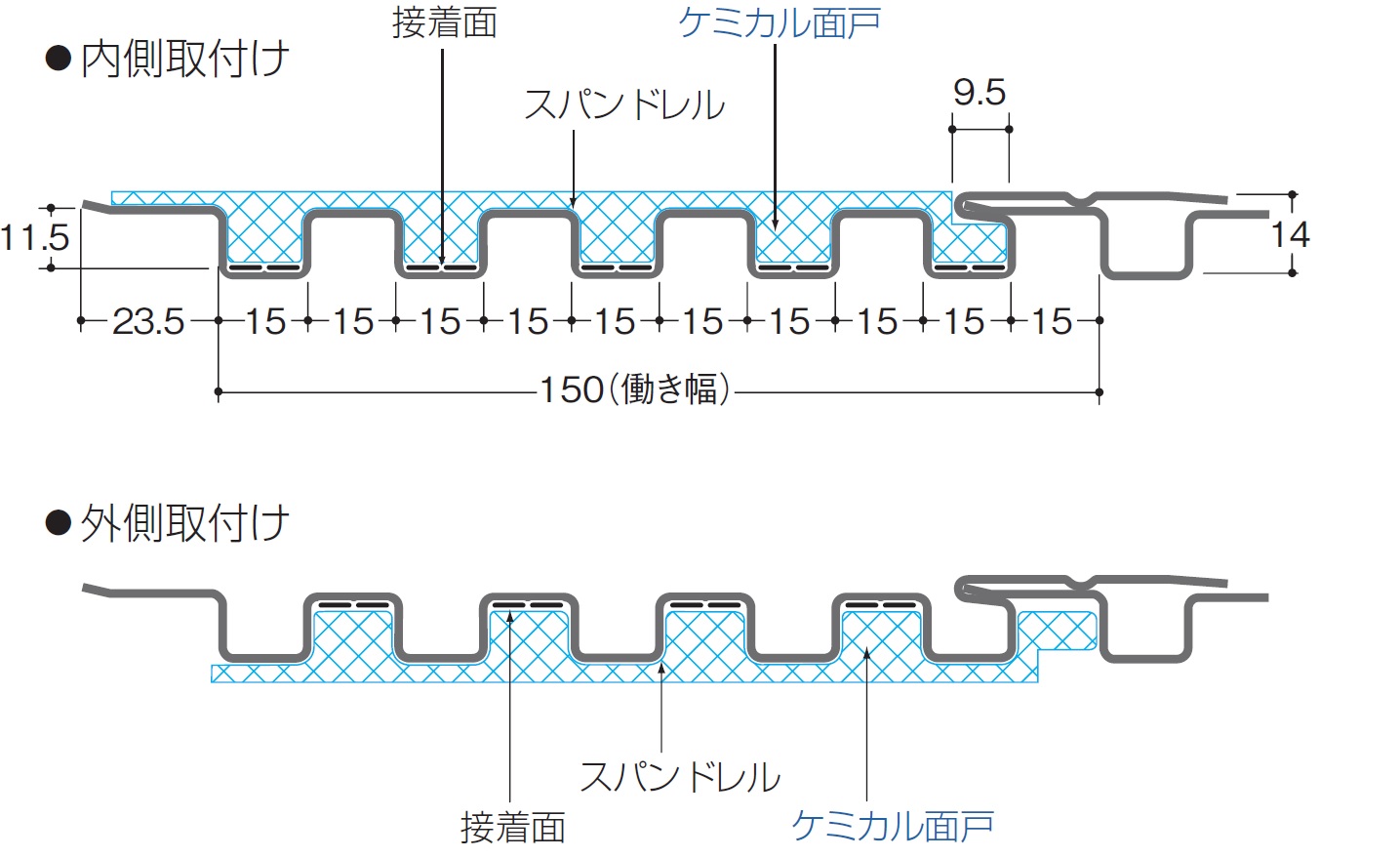

ケミカル面戸〈材質:ポリエチレンフォーム製 R30(発泡倍率)〉
製品画像
図面

単位:mm

共材

板厚はスパンドレル本体と同厚になります。

Y-10

製品図面

Y-20

製品図面

Y-30

製品図面

Y-35

製品図面

Y-40

製品図面

Y-50

製品図面

Y-60

製品図面

Y-400

製品図面

Y-500

製品図面
  • 定尺以外のL寸法、また特殊折り曲げ加工(ボンデ鋼板、ステンレス、ダウンライトパネル)についてはご相談ください。
  • 折り曲げ加工用フープ材もご用意しております。
  • 裏ジョイントご要望の場合、別途ご相談ください。
  • ※ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。
カラーはスパンドレル本体と単色近似色の焼付塗装になります。
100R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。
また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。(アルマイトシルバーのみ在庫)

HY-10

製品図面

BY-30

製品図面

BY-35

製品図面

HY-60

製品図面

その他付属品に関してはBY-20・BY-40・BY-50・BY-70・BY-80・BY-90(「アルミ押出型材スパンドレル」の付属品)をご参照ください。

カラーラインナップ
カラーGL

板厚:0.5mm

  • 色見本

    S-1
    クリーム①

  • 色見本

    S-3
    シルバー①

  • 色見本

    S-15
    雪色(防汚)①

  • 色見本

    G-2
    Zクリーム①

  • 色見本

    N-81
    ライトグレー①

  • 色見本

    S-90
    ホワイト艶有り①

  • 色見本

    Y-880
    バリアホワイト(対汚染性)②

  • 色見本

    GM-3
    ダークホワイト②

  • 色見本

    GM-4
    ニューシルバー②

  • 色見本

    GM-5
    メタリックシルバー②

フッ素(GL)

板厚:0.5mm

  • 色見本

    FG-1
    パックホワイト

  • 色見本

    FG-2
    ロイヤルブラウン

  • 色見本

    FG-3
    シルバーグレー

  • 色見本

    FG-4
    F-ブラック

クリアープリント(GL)

板厚:0.5mm

  • 色見本

    CL-2
    メタリックグレー

  • 色見本

    CL-3
    ウォームブラウン

GL生地

板厚:0.5mm

  • 色見本

    SG-1
    Sジーエル生地

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。
