アルミ押出型材スパンドレル

HOME > 製品紹介 > アルミ押出型材スパンドレル
製品画像

素材はアルミニウム
標準品として、AS105・AS101・AS112・AS104の4型にて対応可能です。
カラーはC-1・A-0・A-1・A-3・A-5にて定尺(L:4M・5M・6M)にて承っております。

素材はアルミニウム
標準品とは別に7型の型を持っています。
カラーはC-1・A-0・A-1・A-3・A-5にて通常定尺(L:4M・5M・6M)にて承っております。受注後の生産となり、納期にお時間がかかります。

アルミ押出型材スパンドレル 《標準品》

・C-1 アルマイトシルバー(無着色陽極酸化複合皮膜/艶消しクリヤー)

・A-0/A-1/A-3/A-5(電解着色陽極酸化複合皮膜/艶消しクリヤー)

・電解着色の特性ゆえの、多少の色むらはご了承ください。

・L:4,000mm/L:5,000mm/L:6,000mmにて在庫し各寸法ごとに色あわせをし、色番号管理を致しております。
色むらを出来るだけ防ぐ為にも、番号順に施工されるよう、お願い申し上げます。

・JIS H8602(A-1種)対応仕様です。

 A-1種適用環境(参考):屋外(過酷環境から紫外線露光量の多い地域)

・予告なく仕様及び寸法変更する場合がございます。

アルミ押出型材

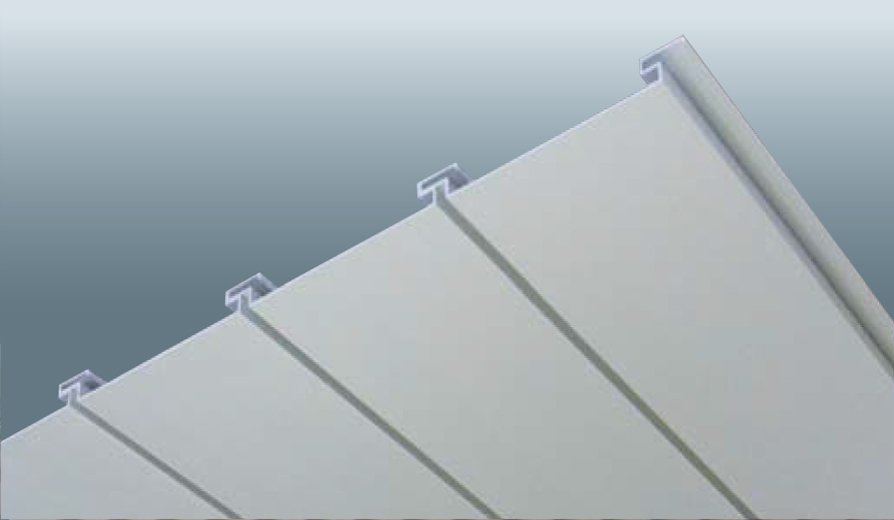

AS105 働き幅:105mm L:4,000mm/L:5,000mm/L:6,000mm 定尺販売
製品画像
図面

単位:mm

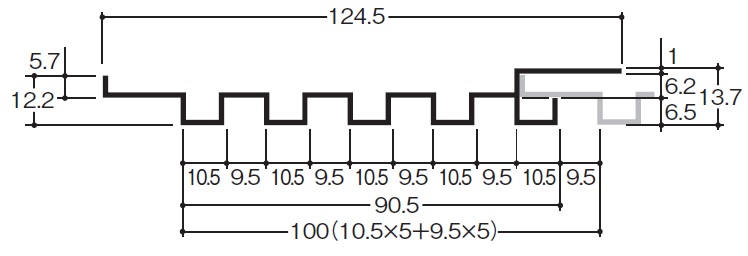

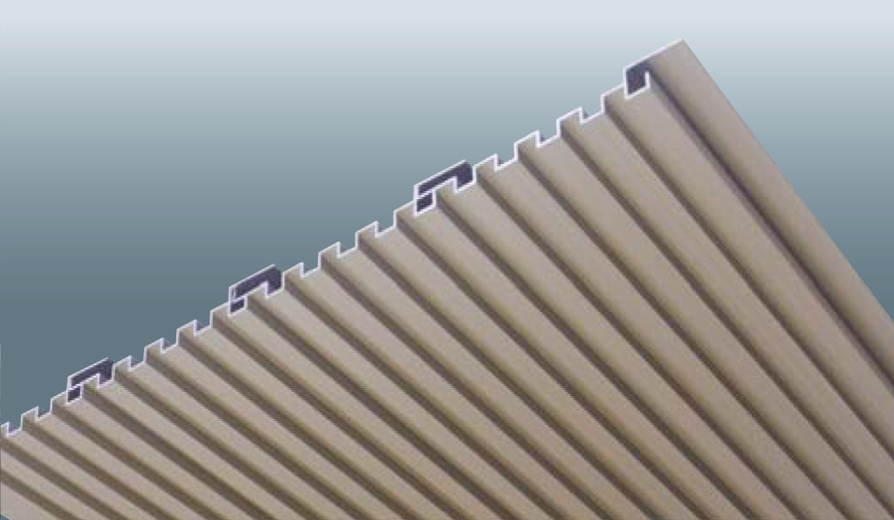

AS101 働き幅:100mm L:4,000mm/L:5,000mm/L:6,000mm 定尺販売
製品画像
図面

単位:mm

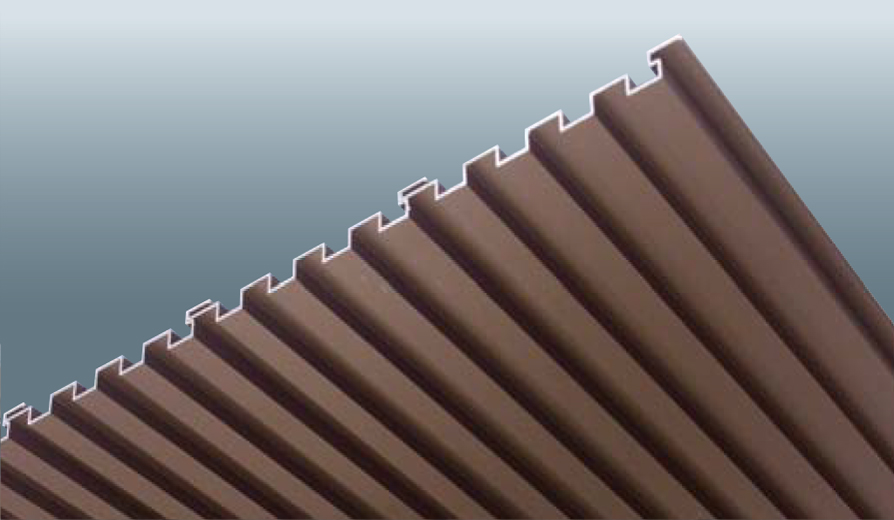

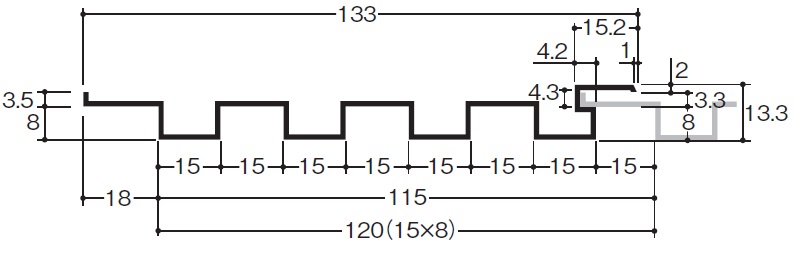

AS112 働き幅:120mm L:4,000mm/L:5,000mm/L:6,000mm 定尺販売
製品画像
図面

単位:mm

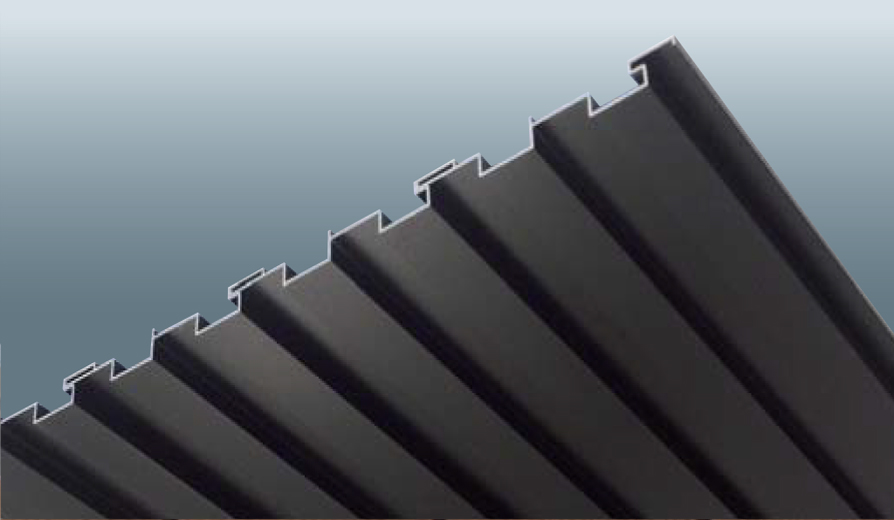

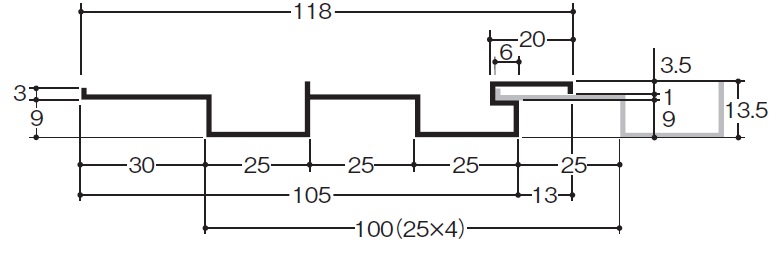

 AS104 働き幅:100mm L:4,000mm/L:5,000mm/L:6,000mm 定尺販売
製品画像
図面

単位:mm

アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。

100R以下の小さな径の雨どい等に関しては本体近似色切り板加工になります。

また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。

BY-10

製品図面

BY-11

製品図面

BY-20

製品図面

BY-30

製品図面

BY-35



製品図面

BY-40



製品図面

BY-50

製品図面

BY-60

製品図面

BY-70

製品図面

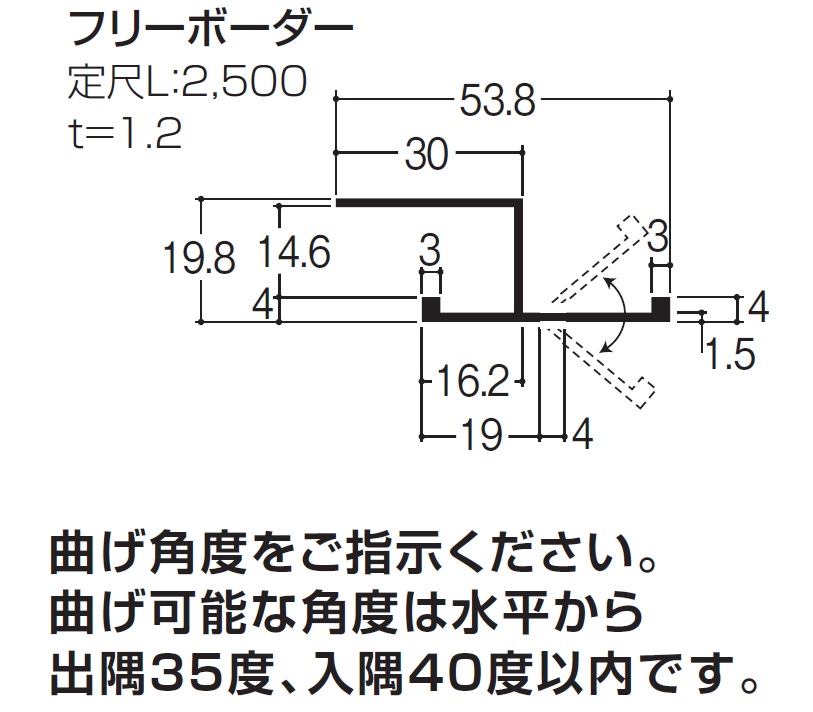

BY-80

製品図面

BY-90

製品図面

カラーラインナップ
電解着色陽極酸化塗装複合被膜(艶消しクリヤー)

板厚:1.0mm

  • 色見本

    C-1

    アルマイトシルバー

  • 色見本

    A-0

    ステンカラー

  • 色見本

    A-1

    ライトブロンズ

  • 色見本

    A-3

    アンバー

  • 色見本

    A-5

    マイルトブラック


  •


  •


  •


  •


  •

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。(日本塗料工業会の色番号、またはサンプルカラーによる、ご指定色(アクリル樹脂、ウレタン樹脂、フッ素樹脂)の焼付塗装が可能です。

アルミ押出型材 スパンドレル(受注生産品)

・C-1 アルマイトシルバー(無着色陽極酸化複合皮膜/艶消しクリヤー)

・A-0/A-1/A-3/A-5(電解着色陽極酸化複合皮膜/艶消しクリヤー)

・電解着色の特性ゆえの、多少の色むらはご了承ください。

・L:4,000mm/L:5,000mm/L:6,000mmにて在庫し各寸法ごとに色あわせをし、色番号管理を致しております。
色むらを出来るだけ防ぐ為にも、番号順に施工されるよう、お願い申し上げます。

・JIS J8602(A-1種)対応仕様です。

 A-1種適用環境(参考):屋外(過酷環境から紫外線露光量の多い地域)

・予告なく仕様及び寸法変更する場合がございます。

・100㎡以上を条件に押出加工からの一貫生産となります。(お引合いの都度、納期その他ご確認ください。)付属品に関してはBYシリーズをご参照ください。

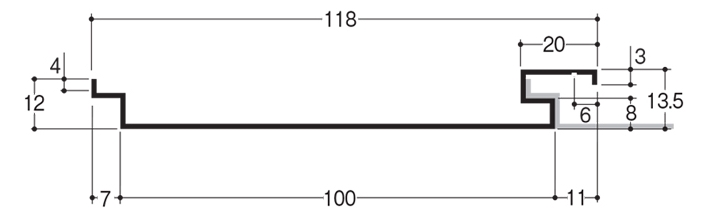

AS100 働き幅:100mm/板厚:1.0mm

製品画像

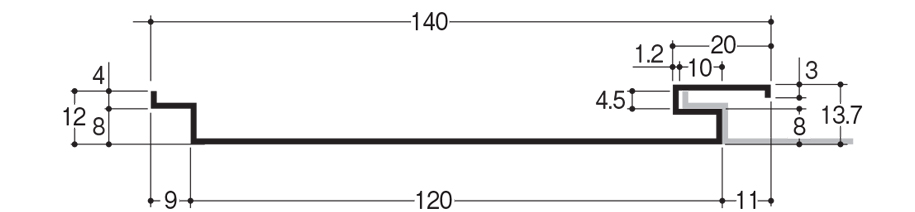

AS120 働き幅:120mm/板厚:1.2mm

製品画像

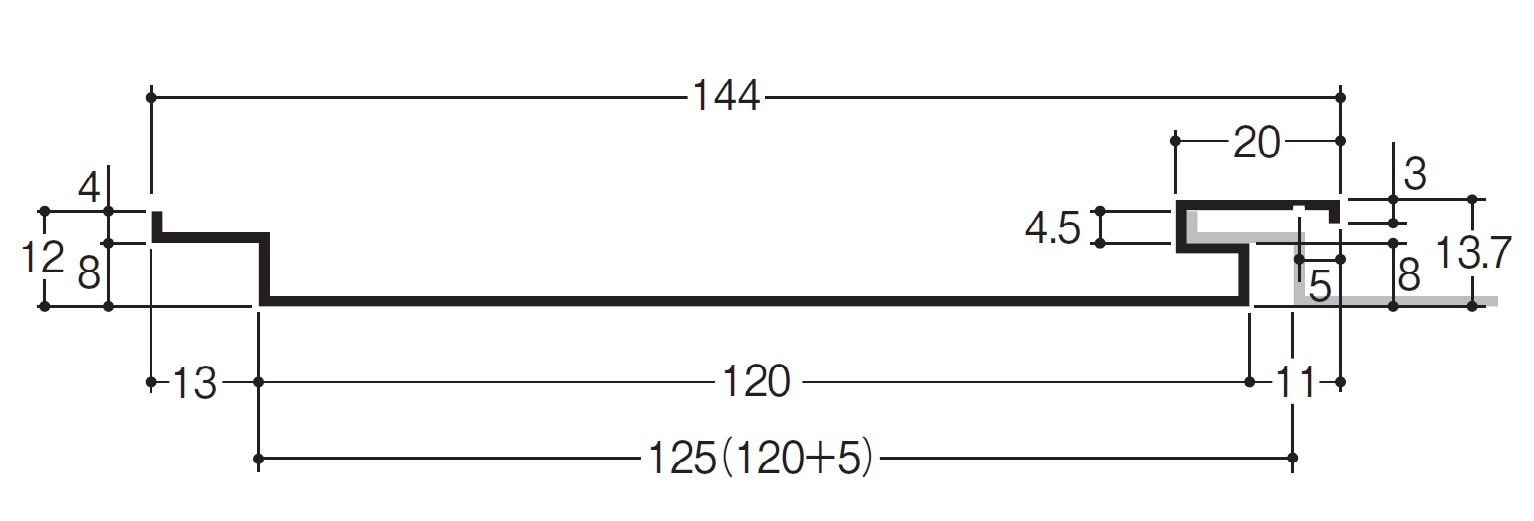

AS125 働き幅:125mm/板厚:1.2mm

製品画像

AS115 働き幅:120mm/板厚:1.4mm

製品画像

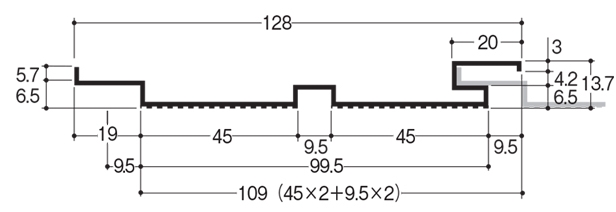

AS113 働き幅:109mm/板厚:1.0mm

製品画像

AS110 働き幅:120mm/板厚:1.1mm

製品画像

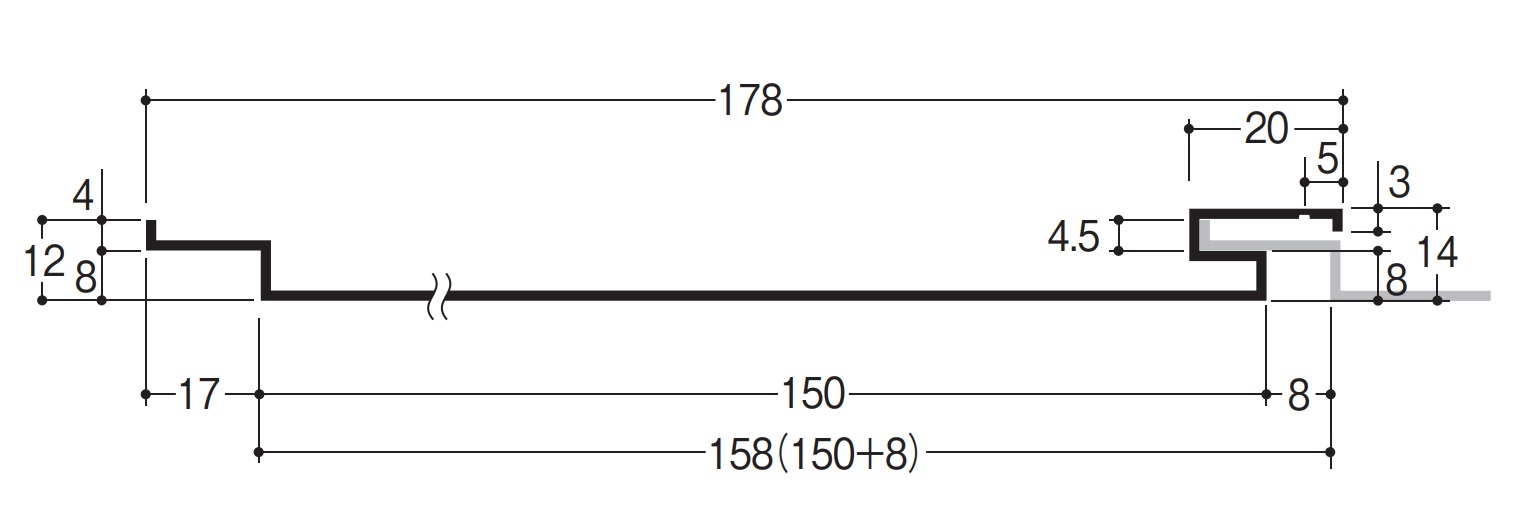

AS150 働き幅:158mm/板厚:1.5mm

製品画像
