ヘアライン調電気めっき(EG)鋼板スパンドレル

HOME > 製品紹介 > 【新商品】ヘアライン調電気めっき(EG)鋼板スパンドレル

 【新商品】ヘアライン調電気亜鉛ニッケル合金めっき鋼板にクリアー塗装を施した新素材スパンドレル



面幅:100/120/145/150/200mmの5タイプ
屋内及び準屋外(軒天など)


働き幅(目地有り):
156mm(26mm×6)

屋内及び準屋外(軒天など)


働き幅(目地有り):
150mm(15mm×5山×5谷)

屋内及び準屋外(軒天など)

ロールフォーミング 11型
ヘアライン調電気めっき(EG)鋼板スパンドレル

本体規格

ヘアライン調電気亜鉛ニッケル合金めっき鋼板にクリアー塗装を施した新素材スパンドレル

面幅は100/120/145/150/200mmの5タイプがあります。

※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。
※OP200シリーズは物件対応となります。

屋内及び準屋外(軒天など)
形式
OP
板厚
0.5mm
面幅
100/120/145/150
/200mm
目地幅
10mm
働き幅(目地有)
面幅+10mm
L寸法
ご指定寸法(限度あり)

OP100/120/145/150/200(11型シリーズ)

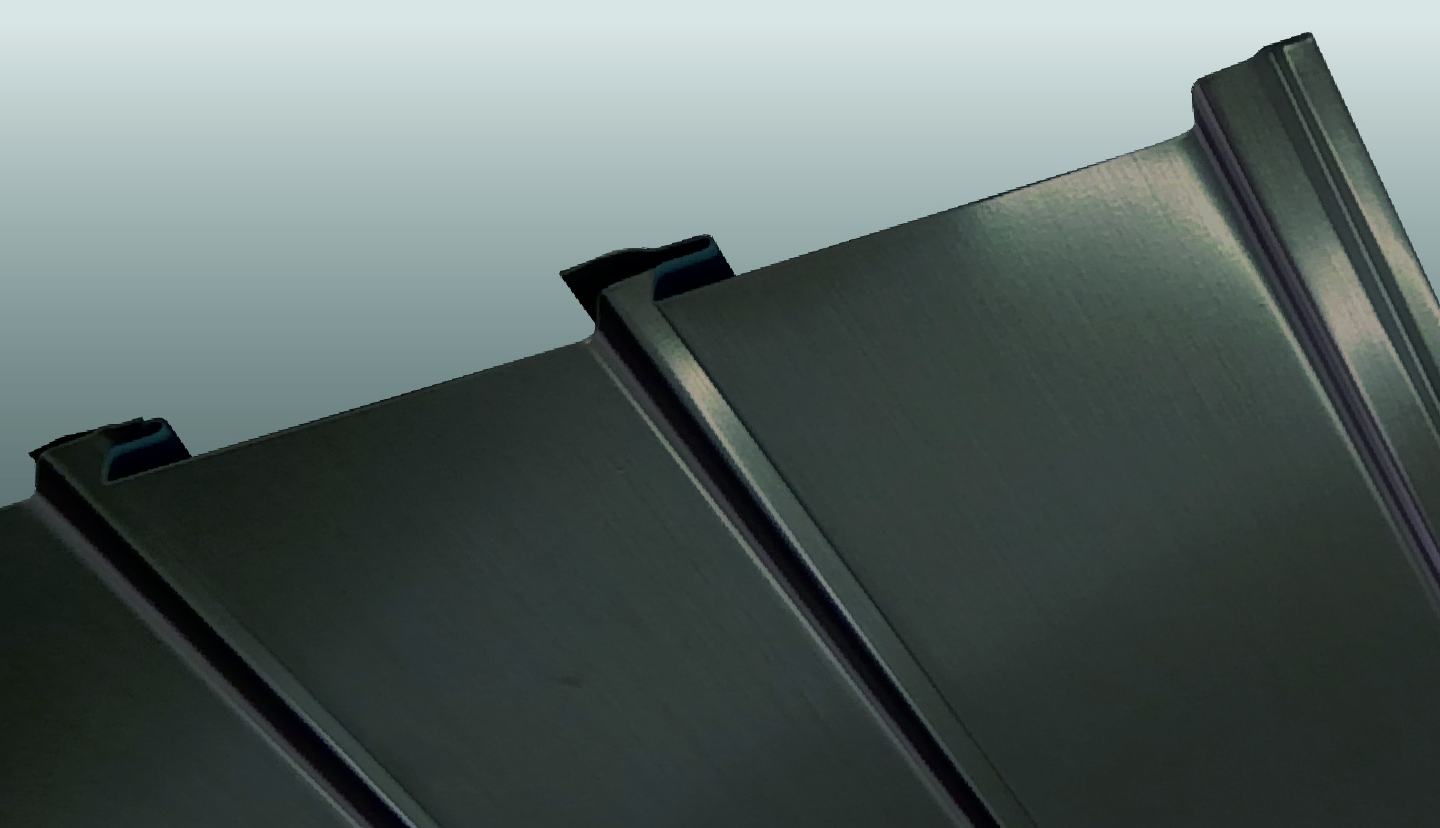

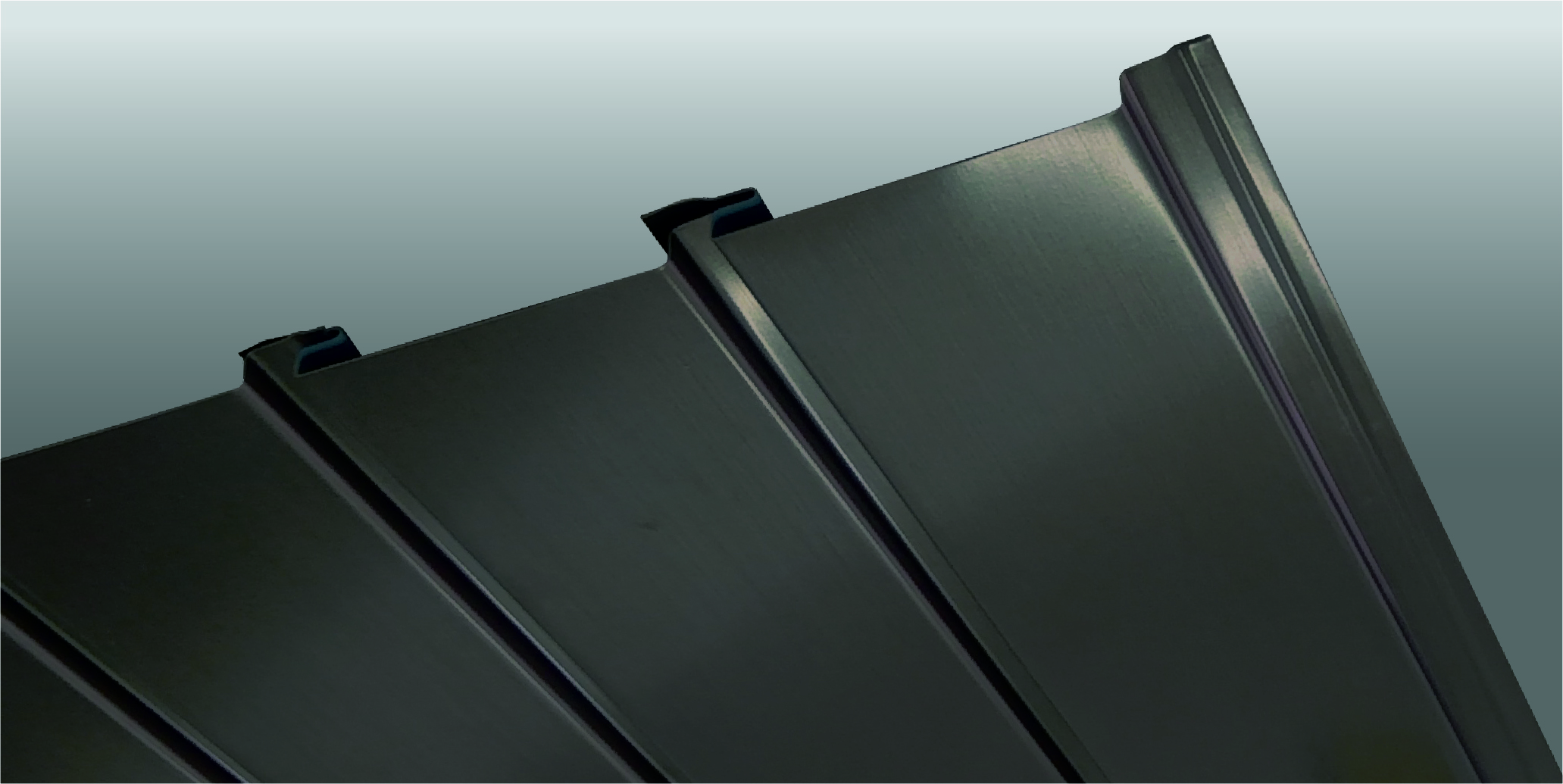

F型
図面

単位:mm

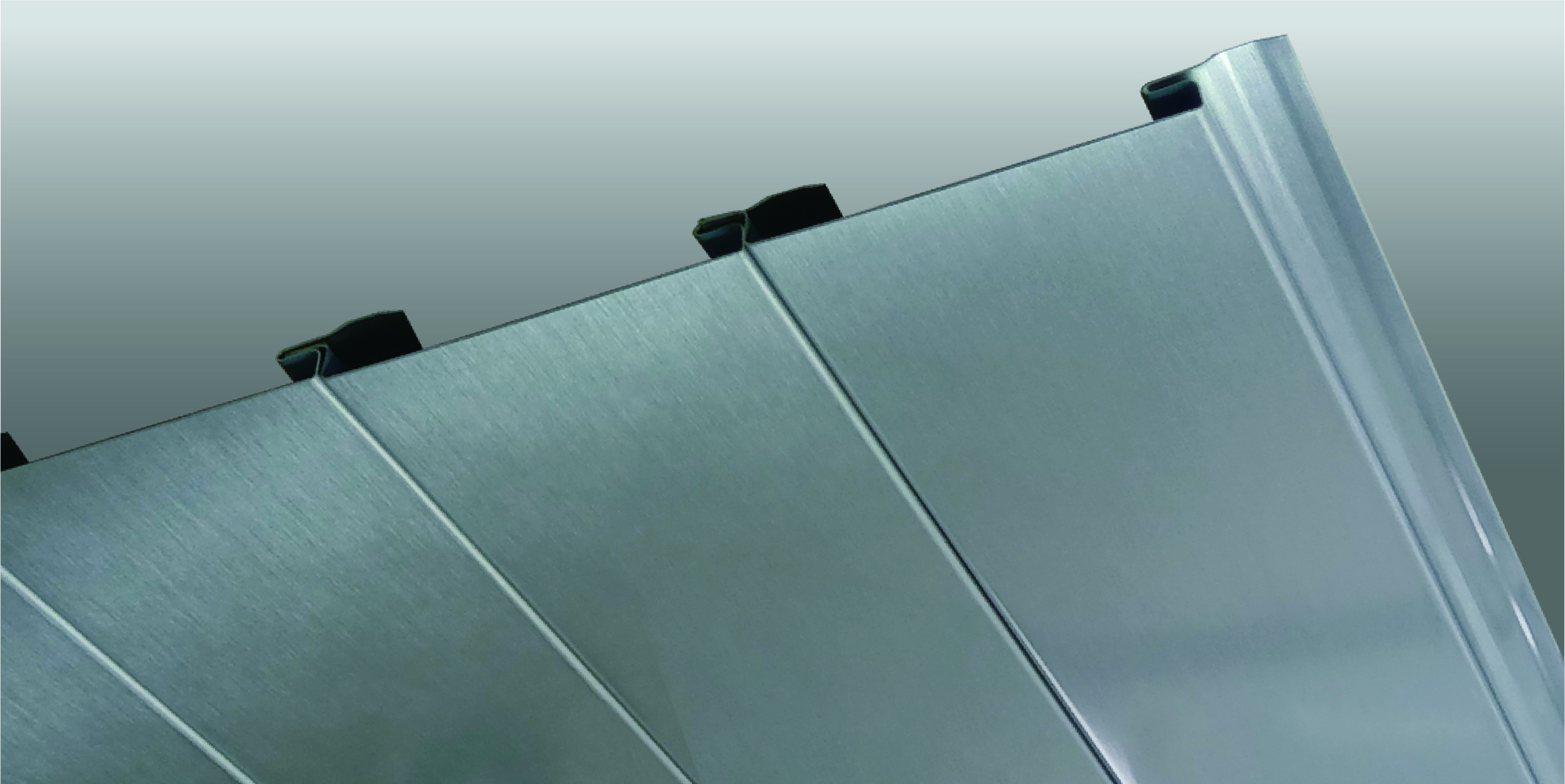

F型(目地無)
図面

単位:mm

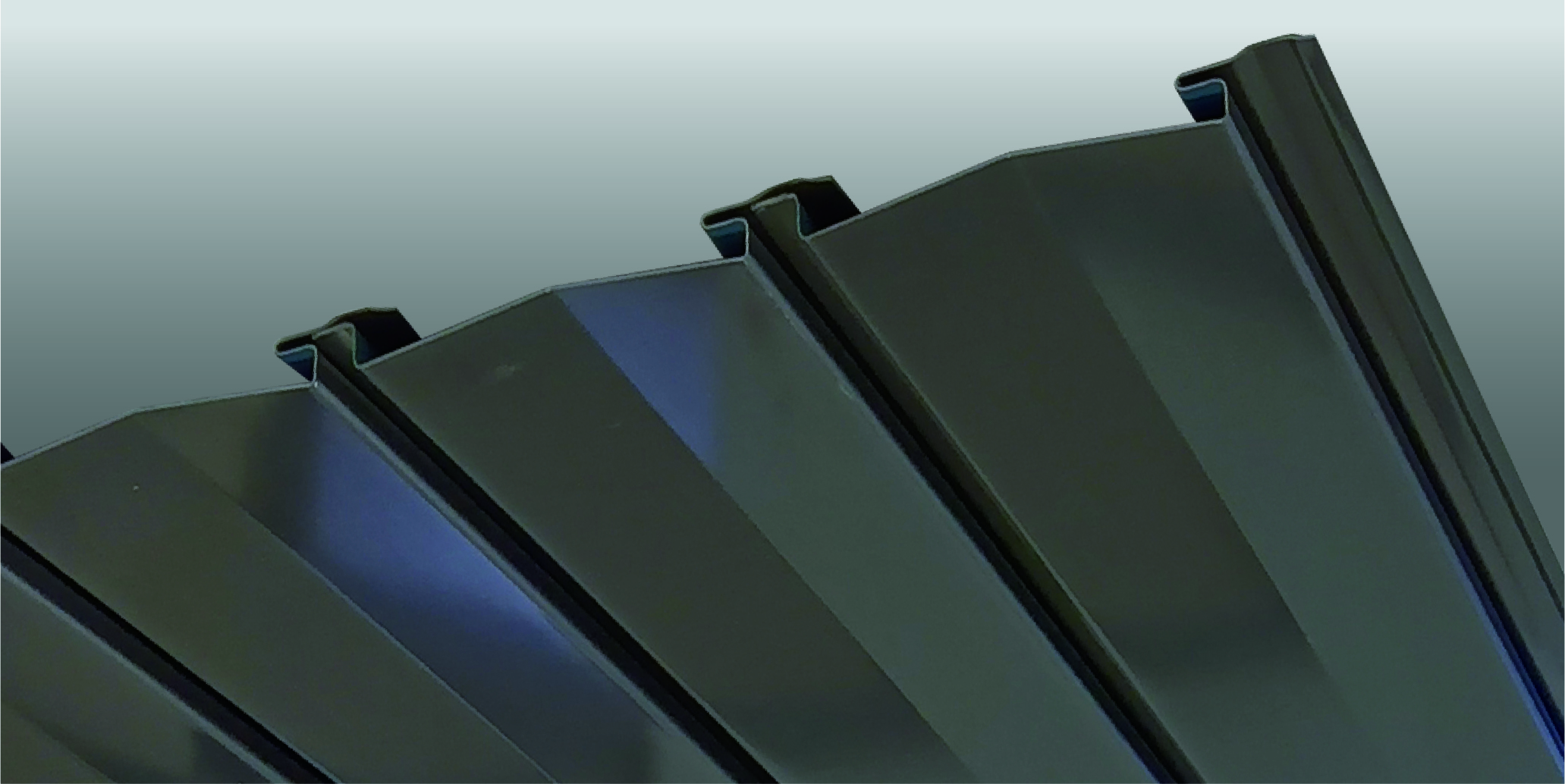

M型
図面

単位:mm

付属品
共材

板厚はスパンドレル本体と同厚になります。

Y-10

製品図面

Y-20

製品図面

Y-30

製品図面

Y-35

製品図面

Y-40

Y-50

Y-60

製品図面

Y-400

製品図面

Y-500

製品図面
  • Y-40、Y-50はスパンドレル面幅に準じます。
  • 定尺以外のL寸法、また特殊折り曲げ加工(ボンデ鋼板、ステンレス、ダウンライトパネル)についてはご相談ください。
  • 折り曲げ加工用フープ材もご用意しております。
  • 裏ジョイントご要望の場合、別途ご相談ください。
  • ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
アルミ押出型材

Rの施工が伴う場合、共材付属品でのR加工は不可能なため、アルミ押出型材付属品での対応となり、
カラーはスパンドレル本体の単色近似色焼付塗装になります。
また、Rと直の付属品が接合する場合は互いの形状を揃える必要から直物もアルミ押出型材使用します。
110R以下の小さな径の雨どい等に関しては共板から作成の切板加工(シーリングプレート)になります。

HY-10

BY-30

製品図面

BY-35

製品図面

HY-60

製品図面
その他付属品に関してはBY-20・BY-40・BY-50・BY-70・BY-80・BY-90(「アルミ押出型材スパンドレル」の付属品)をご参照ください。
カラーラインナップ
カラーEG

板厚:0.5mm

  • FC-100
    FCシルバー

  • FC-200
    FCブラック

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。

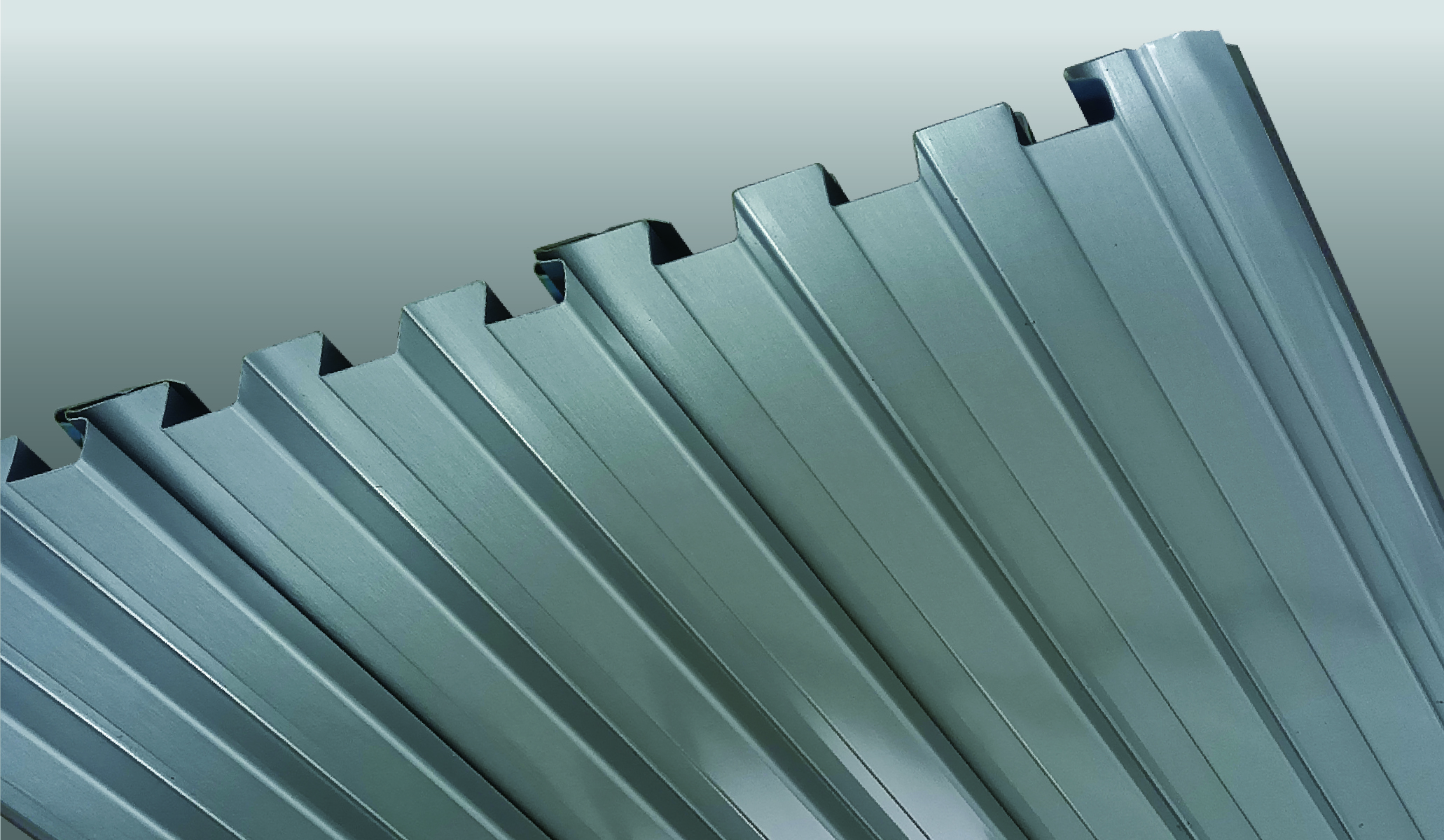

ロールフォーミング 16型
ヘアライン調電気めっき(EG)鋼板スパンドレル

本体規格

ヘアライン調電気亜鉛ニッケル合金めっき鋼板にクリアー塗装を施した新素材スパンドレル





※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。

屋内及び準屋外(軒天など)

形式
SK
板厚
0.5mm
面幅
156mm
目地幅
働き幅
156mm(26mm×6)
L寸法
ご指定寸法(限度あり)

SK156(16型シリーズ)

図面

単位:mm

ケミカル面戸〈材質:ポリエチレンフォーム製 R30(発泡倍率)〉

単位:mm

付属品
共材

板厚はスパンドレル本体と同厚になります。

KY-10

製品図面

KY-20

製品図面

KY-30

製品図面

KY-35

製品図面

KY-40

KY-50

KY-60

製品図面

KY-400

製品図面

KY-500

製品図面
  • 定尺以外のL寸法、また特殊折り曲げ加工(ボンデ鋼板、ステンレス、ダウンライトパネル)についてはご相談ください。

  • 曲げ加工用フープ材もご用意しております。

  • 裏ジョイントご要望の場合、別途ご相談ください。

  • K型天井施工の場合、廻り縁裏面の色が見える場合があります。(天井取付けの際はご指示ください。)

  • ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。

アルミ押出型材

Rの施工が伴う場合、共材付属品でのR加工は不可能なため、アルミ押出型材付属品での対応となり、
カラーはスパンドレル本体の単色近似色焼付塗装になります。
また、Rと直の付属品が接合する場合は互いの形状を揃える必要から直物もアルミ押出型材使用します。
小さな径の雨どい等に関しては共板から作成の切板加工(シーリングプレート)になります。

LY-10

製品図面

LY-20

製品図面

BY-30

製品図面

LY-40

製品図面

LY-50

LY-60

製品図面
カラーラインナップ
カラーEG

板厚:0.5mm

  • FC-100
    FCシルバー

  • FC-200
    FCブラック

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。

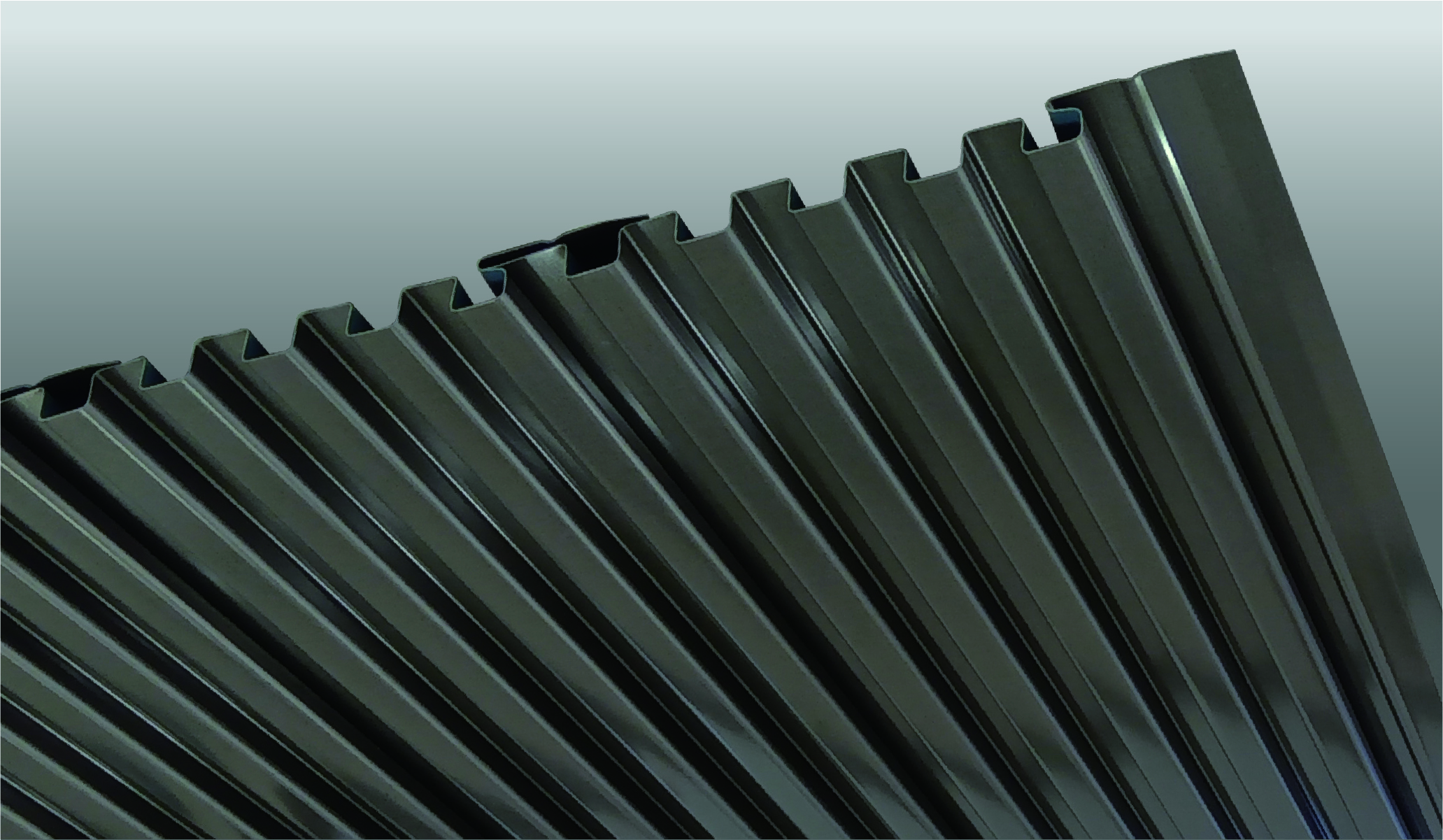

ロールフォーミング 11K型
ヘアライン調電気めっき(EG)鋼板スパンドレル

本体規格

ヘアライン調電気亜鉛ニッケル合金めっき鋼板にクリアー塗装を施した新素材スパンドレル

働き幅:150mm(15mm×5山×5谷)



※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。

屋内及び準屋外(軒天など)

形式
KOP
板厚
0.5mm
面幅
目地幅
働き幅
150mm(15mm×5山×5谷)
L寸法
ご指定寸法(限度あり)

KOP-15S(11K型シリーズ)

図面

単位:mm

ケミカル面戸〈材質:ポリエチレンフォーム製 R30(発泡倍率)〉

単位:mm

共材

板厚はスパンドレル本体と同厚になります。

Y-10

製品図面

Y-20

製品図面

Y-30

製品図面

Y-35

製品図面

Y-40

Y-50

Y-60

製品図面

Y-400

製品図面

Y-500

製品図面
  • 定尺以外のL寸法、また特殊折り曲げ加工(ボンデ鋼板、ステンレス、ダウンライトパネル)についてはご相談ください。
  • 折り曲げ加工用フープ材もご用意しております。
  • 裏ジョイントご要望の場合、別途ご相談ください。
  • ※ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
アルミ押出型材

Rの施工が伴う場合、共材付属品でのR加工は不可能なため、アルミ押出型材付属品での対応となり、
カラーはスパンドレル本体の単色近似色焼付塗装になります。
また、Rと直の付属品が接合する場合は互いの形状を揃える必要から直物もアルミ押出型材使用します。
110R以下の小さな径の雨どい等に関しては共板から作成の切板加工(シーリングプレート)になります。

HY-10

BY-30

製品図面

BY-35

製品図面

HY-60

製品図面
カラーラインナップ
カラーEG

板厚:0.5mm

  • FC-100
    FCシルバー

  • FC-200
    FCブラック

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。
