アルミスパンドレル

HOME > 製品紹介 > アルミスパンドレル
製品画像

材質はアルミニウムになります。
面幅は100/120/150/200mmの4タイプがあります。


材質はアルミニウムなります

働き幅は、156mm(26mm×6)


材質はアルミニウムになります。

働き幅は、150mm(15mm×5山×5谷)



ロールフォーミング 8型 アルミスパンドレル

本体規格

材質はアルミニウムになります。
面幅は100/120/150/200mmの4タイプがあります。

※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。
※AP150/200は板厚t:0.8mm/1.0mmでの対応となります。
※AP200/300は物件対応となり、M型は不可です。お引き合いの都度、納期その他ご確認ください。
※AP300の製造可能な最長寸法はL:6,000mm迄となります。
形式
AP
板厚/面幅

t:0.6mm=

100/120mm幅


t :0.8mm=

100/120/150/200mm幅


t :1.0mm=

100/120/150/200mm幅


t : 1.2mm=

300mm幅(物件対応)




目地幅
5mm
働き幅(目地有)
面幅+5mm
L寸法
ご指定寸法(限度あり)

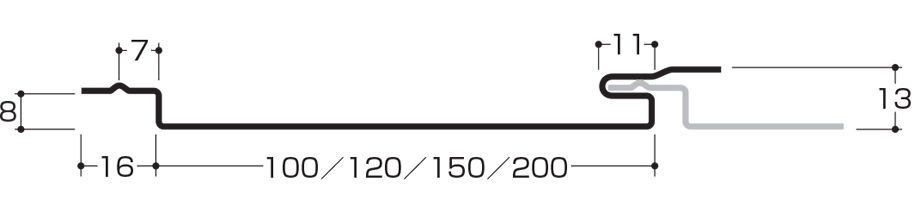

AP100/120/150/200/300(8型シリーズ)

F型
製品画像
図面

単位:mm

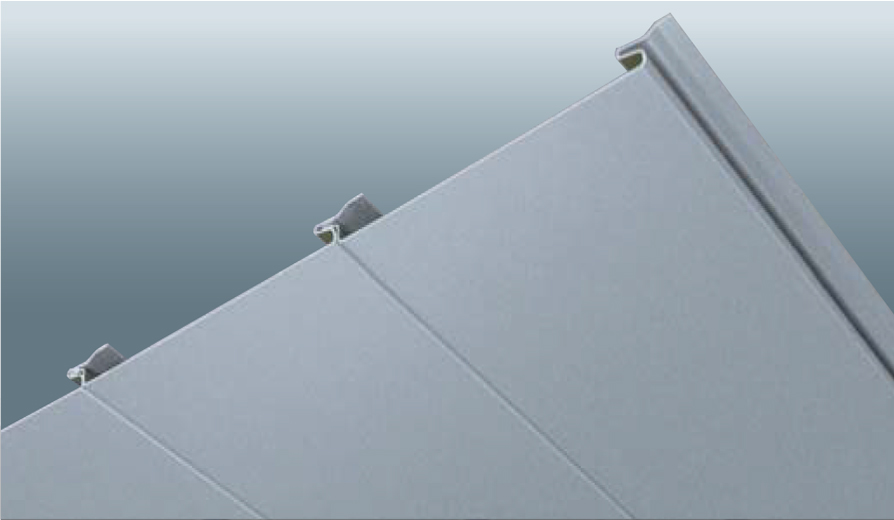

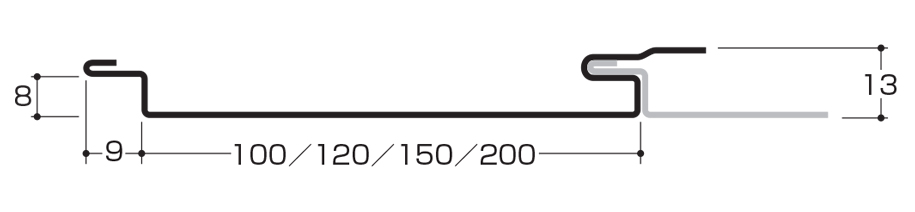

F型(目地無)
製品画像
図面

単位:mm

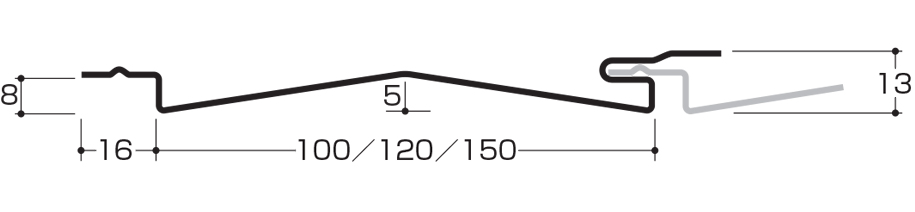

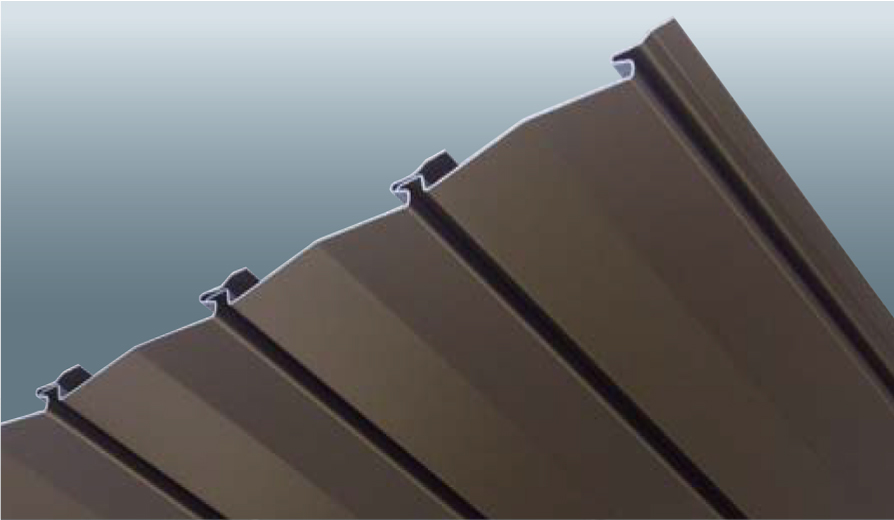

M型 目地ありのみ
製品画像
図面

単位:mm

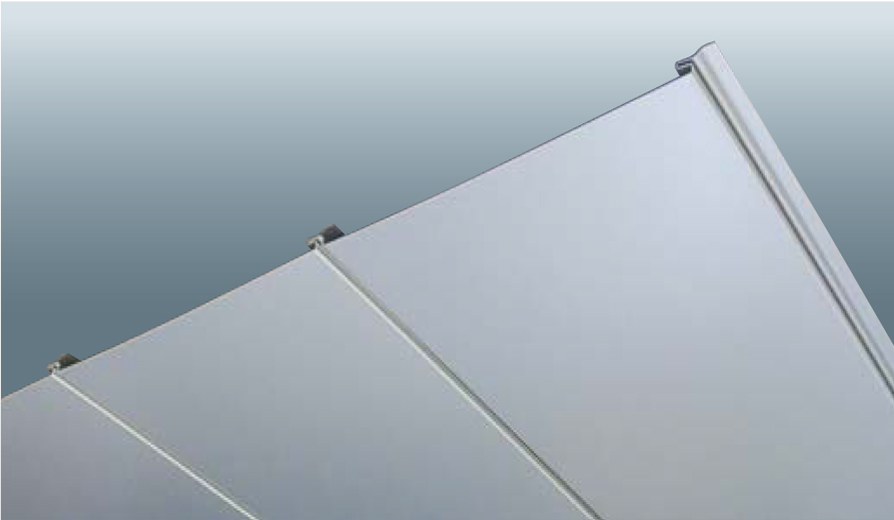

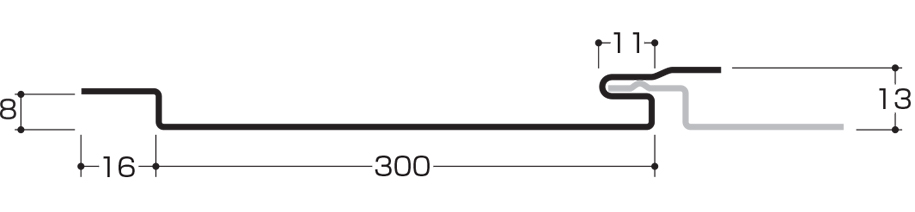

F型 AP300 t:1.2 F型 目地有りのみ 物件対応
製品画像
図面

単位:mm

付属品
共材

板厚はスパンドレル本体と同厚になります。※AP300は板厚が異なります。

Y-10

製品図面

Y-20

製品図面

Y-30

製品図面

Y-35

製品図面

Y-40

製品図面

Y-50

製品図面

Y-60

製品図面

Y-400

製品図面

Y-500

製品図面
  • 定尺以外のL寸法、また特殊折り曲げ加工(ボンデ鋼板、ステンレス、ダウンライトパネル)についてはご相談ください。
  • 折り曲げ加工用フープ材もご用意しております。
  • 裏ジョイントご要望の場合、別途ご相談ください。
  • ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
  • AP300の付属品(共材・アルミ押出型材)に関しては掲載しておりませんので、お問い合わせください。
アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。 カラーはスパンドレル本体と単色近似色の焼付塗装になります。 100R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。 また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。(アルマイトシルバーのみ在庫)

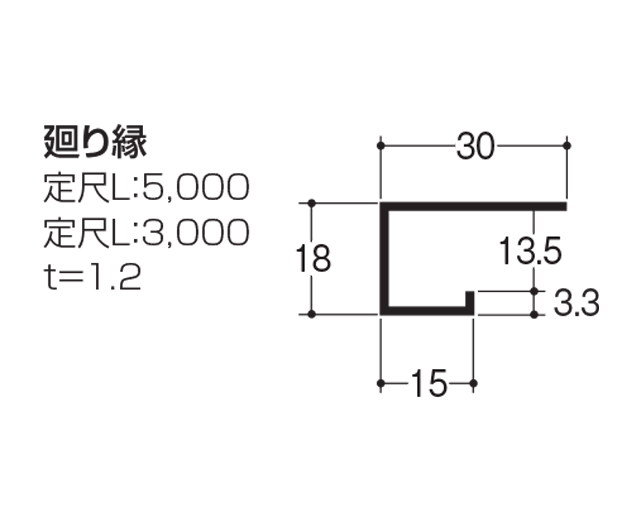

AY-10

製品図面

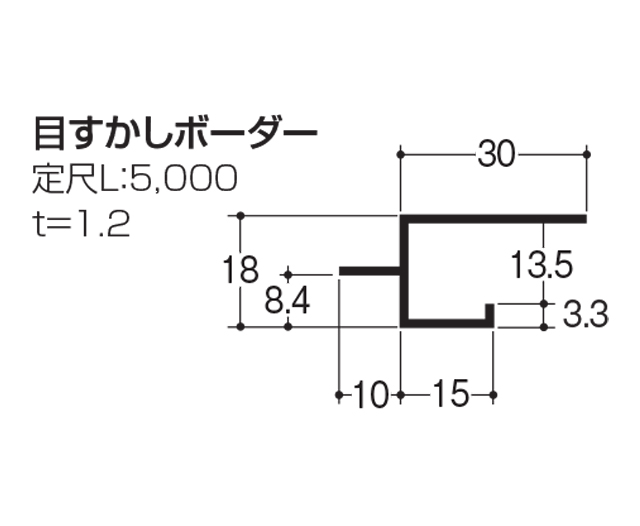

AY-11

製品図面

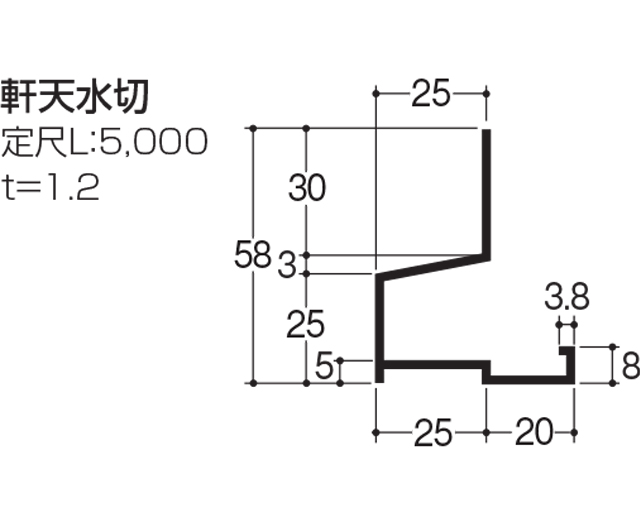

BY-35

製品図面

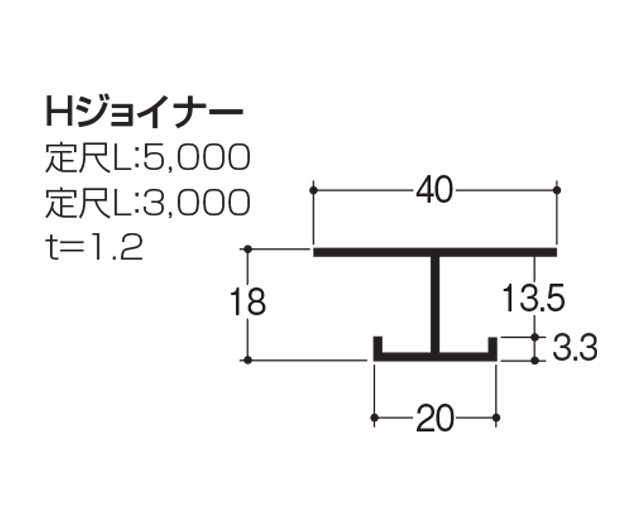

AY-60

製品図面
その他付属品に関してはBY-20・BY-40・BY-50・BY-70・BY-80・BY-90(「アルミ押出型材スパンドレル」の付属品)をご参照ください。
カラーラインナップ
カラーアルミ

板厚:0.6/0.8mm

    • 色見本

      P-11
      クリヤブロンズ②

    • 色見本

      P-18
      グランドホワイト

    • 色見本

      P-20
      ニューゴールド②

    • 色見本

      P-22
      アンバーブロンズ①

    • 色見本

      P-31
      シルバー①

    • 色見本

      P-33
      クリーム①

    • 色見本

      P-36
      ホワイト①

    • 色見本

      P-37
      古河ブロンズ②

    • 色見本

      P-38
      レッド②

    • 色見本

      P-44
      ブラック①

    • 色見本

      P-55
      クリープホワイト②

    • 色見本

      P-66
      ネオマットグレーNo.1

    • 色見本

      P-77
      ステンカラー①

カラーアルミ

 板厚:1.0mm

  • 色見本

    P-11
    クリヤブロンズ

  • 色見本

    P-18
    グランドホワイト

  • 色見本

    P-20
    ニューゴールド

  • 色見本

    P-31
    シルバー

  • 色見本

    P-36
    ホワイト

  • 色見本

    P-37
    古河ブロンズ

  • 色見本

    P-77
    ステンカラー

  •

カラーアルミ

 板厚:1.2mm

  • 色見本

    P-31
    シルバー

  • 色見本

    P-36
    ホワイト

  • 色見本

    P-77
    ステンカラー

    t: 1.2mmは300幅、物件対応、
    F型目地有りのみ



特注色(P-99カーナルホワイト)
  • 物件対応色になります。お問い合わせください。
  • 色見本

    P-99
    カーナルホワイト

  •

特注色(ルクサコート)
  • 120幅のみになります。
  • 色見本

    7080
    ナチュラルシルバー

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。
  • カラーアルミ板厚:0.6/0.8mm及び、①・②で価格帯が異なります。

ロールフォーミング 16型 アルミスパンドレル

本体規格

材質はアルミニウムになります。

働き幅は、156mm(26mm×6)



※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。

形式
AK
板厚
 0.6/0.8mm
面幅
目地幅
働き幅
156mm(26mm×6)
L寸法
ご指定寸法(限度あり)

AK156(16型シリーズ)

図面

単位:mm

ケミカル面戸〈材質:ポリエチレンフォーム製 R30(発泡倍率)〉
製品画像
図面

単位:mm

付属品
共材

板厚はスパンドレル本体と同厚になります。

KY-10

製品図面

KY-20

製品図面

KY-30

製品図面

KY-35

製品図面

KY-40

製品図面

KY-50

製品図面

KY-60

製品図面

KY-400

製品図面

KY-500

製品図面
  • 定尺以外のL寸法、また特殊折り曲げ加工(ボンデ鋼板、ステンレス、ダウンライトパネル)についてはご相談ください。

  • 曲げ加工用フープ材もご用意しております。

  • 裏ジョイントご要望の場合、別途ご相談ください。

  • K型天井施工の場合、廻り縁裏面の色が見える場合があります。(天井取付けの際はご指示ください。)

  • ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。

アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。100R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。 カラーはスパンドレル本体と単色近似色の焼付塗装になります。 また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。(アルマイトシルバーのみ在庫)

LY-10

製品図面

LY-20

製品図面

BY-30

製品図面

LY-40

製品図面

LY-50

製品図面

LY-60

製品図面
カラーラインナップ
カラーアルミ

板厚:0.6/0.8mm



  • 色見本

    P-11
    クリヤブロンズ

  • 色見本

    P-18
    グランドホワイト

  • 色見本

    P-20
    ニューゴールド

  • 色見本

    P-31
    シルバー

  • 色見本

    P-33
    クリーム

  • 色見本

    P-36
    ホワイト

  • 色見本

    P-37
    古河ブロンズ

  • 色見本

    P-38
    レッド

  • 色見本

    P-77
    ステンカラー

  •

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。

ロールフォーミング 11K型 アルミスパンドレル

本体規格

材質はアルミニウムになります。

働き幅は、150mm(15mm×5山×5谷)




※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。

形式
KOP
板厚
0.6mm
面幅
目地幅
働き幅
150mm
(15mm×5山×5谷)
L寸法
ご指定寸法(限度あり)

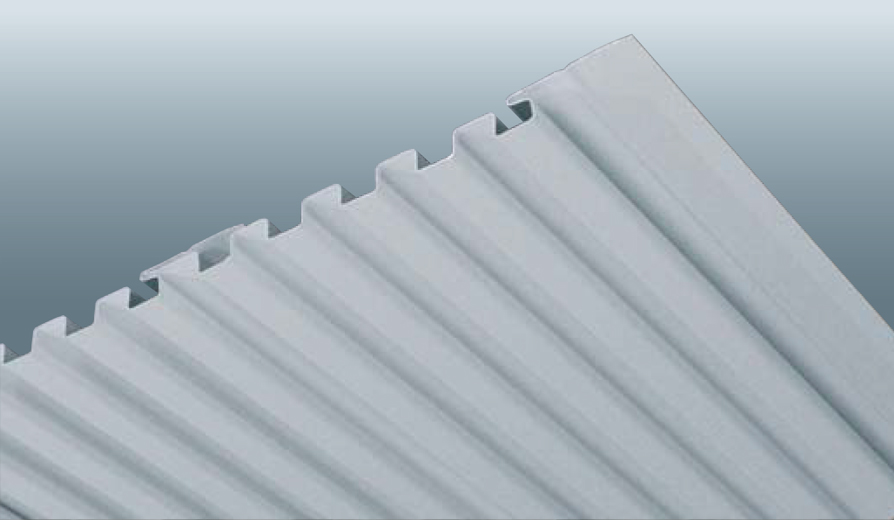

KOP-15A(11K型シリーズ)

図面

単位:mm

ケミカル面戸〈材質:ポリエチレンフォーム製 R30(発泡倍率)〉
製品画像
図面

単位:mm

共材

板厚はスパンドレル本体と同厚になります。

Y-10

製品図面

Y-20

製品図面

Y-30

製品図面

Y-35

製品図面

Y-40

製品図面

Y-50

製品図面

Y-60

製品図面

Y-400

製品図面

Y-500

製品図面
  • 定尺以外のL寸法、また特殊折り曲げ加工(ボンデ鋼板、ステンレス、ダウンライトパネル)についてはご相談ください。
  • 折り曲げ加工用フープ材もご用意しております。
  • 裏ジョイントご要望の場合、別途ご相談ください。
  • ※ベンダー折り曲げの特性上、多少の形状等の誤差が生じる場合があります。
アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。
カラーはスパンドレル本体と単色近似色の焼付塗装になります。
100R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。
また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。(アルマイトシルバーのみ在庫)

HY-10

製品図面

BY-30

製品図面

BY-35

製品図面

HY-60

製品図面

その他付属品に関してはBY-20・BY-40・BY-50・BY-70・BY-80・BY-90(「アルミ押出型材スパンドレル」の付属品をご参照ください。

カラーラインナップ
カラーアルミ

板厚:0.6/0.8mm



  • 色見本

    p-11
    クリヤブロンズ

  • 色見本

    p-18
    グランドホワイト

  • 色見本

    p-20
    ニューゴールド

  • 色見本

    p-31
    シルバー

  • 色見本

    p-33
    クリーム

  • 色見本

    p-36

    ホワイト

  • 色見本

    p-37
    古河ブロンズ

  • 色見本

    p-38
    レッド

  • 色見本

    p-77
    ステンカラー


  •

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。
