その他加工品

HOME > 製品紹介 > その他加工品

有効加工されたスパンドレル

有孔記号番号:

No.1 No.2 No.3 No.4 No.5 NO.6 NO.7 No.8 No.9

スパンドレルの裏面に防露断熱材を貼付するこで、結露防止並びに断熱効果を効果させた製品です。『天井や内壁などの内装用に最適です。』

スパンドレル付属品(アルミ押出型材)R加工された商品です。

A曲B曲C曲D曲 があります。

有孔(打抜)スパンドレル

有孔仕様


有孔記号:NO.1

対象スパンドレル

面巾・型式

開口率
ロールフォーミング

100mm幅

(OP100)

(AP100)

 2.51%

アルミ押出型材

100mm幅

(AS105・AS100)

2.51%

有孔No1


有孔記号:NO.2
対象スパンドレル

面巾・型式

開口率
ロールフォーミング

100mm幅

(OP100)

(AP100)

 16.40%

アルミ押出型材

100mm幅

(AS105・AS100)

16.40%

有孔No2


有孔記号:NO.3
対象スパンドレル

面巾・型式

開口率
ロールフォーミング

100mm幅

(OP100)

(AP100)



22.61%

アルミ押出型材

100mm幅

(AS105・AS100)



22.61%

有孔No2


有孔記号:NO.4
対象スパンドレル

面巾・型式

開口率
ロールフォーミング

100mm幅

(OP100)

(AP100)



6.40%

アルミ押出型材

100mm幅

(AS105・AS100)



6.40%

有孔No4


孔記号:NO.5
対象スパンドレル

面巾・型式

開口率
ロールフォーミング

120mm幅

(OP120・AP120)



4.09%

アルミ押出型材

120mm幅

(AS125・AS120)



4.09%

有孔No5


有孔記号:NO.6
対象スパンドレル

面巾・型式

開口率
ロールフォーミング

145mm幅

150mm幅

(OP145・OP150)

(AP150)

4.06%

3.93%

アルミ押出型材

150mm幅

(AS150)

 3.93%

有孔No6


有孔記号:NO.7
対象スパンドレル

面巾・型式

開口率
アルミ押出型材

AS101

 2.54

有孔No7

有孔No7


有孔記号:NO.8
対象スパンドレル

面巾・型式

開口率
アルミ押出型材

AS104

 1.57

有孔No8

有孔No8


有孔記号:NO.9
対象スパンドレル

面巾・型式

開口率
アルミ押出型材

AS112

 4.24

有孔No9

有孔No9

断熱(裏打)スパンドレル

断熱(裏打)仕様


断熱記号:断熱No1
対象スパンドレル

面巾・型式

ロールフォーミング

100mm幅(OP100・AP100)

アルミ押出型材

100mm幅(AS105・AS100)

断熱No1

断熱記号:断熱No2
対象スパンドレル

面巾・型式

ロールフォーミング

120mm幅(OP120・AP120)

アルミ押出型材

120mm幅(AS120・AS125)

断熱No2



断熱記号:断熱No3
対象スパンドレル

面巾・型式

ロールフォーミング

150mm幅(OP150・AP150)

アルミ押出型材

150mm幅(AS150)

断熱No3

断熱No3

  • 200mm(OP200・AP200)・300mm(AP300)スパンドレルの断熱(裏打)仕様に関しては別途ご相談ください。

スパンドレルの裏面に防露断熱材を貼付するこで、結露防止並びに断熱効果を効果させた製品です。『天井や内壁などの内装用に最適です。』

特 徴

1.夏涼しく冬暖かい(断熱効果)

2.結露を防ぐ建材(結露防止効果)

3.防水・防湿性(防水効果)



断熱性

多量の空気を微細独立気泡の形で含んでいるで、すぐれた断熱性を示します。たとえば3ℓ容細口ガラス試薬ビンの周囲を完全ね断熱材で包んだあと沸騰水を満 たし、1℃の低温室に入れて湯温の時間的変化を測定した結果は図に示すとおりです。まったく保温しなった場合に比べて温度低下がきわめて少ないことがわかります。


アルミ押出型材付属品 R加工

R加工仕様

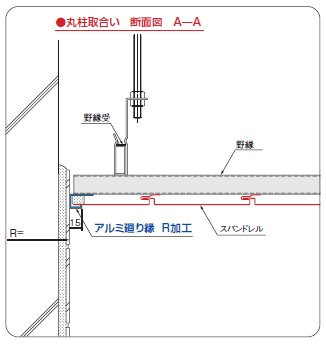

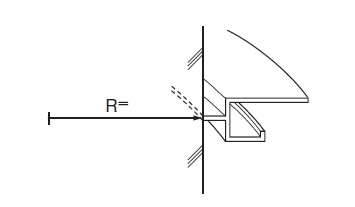

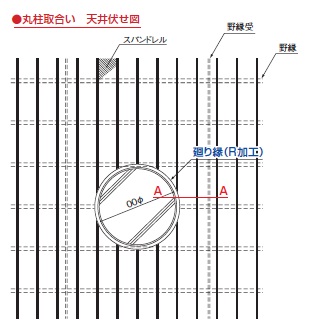

R加工記号:A 平面曲げ 外R(外曲げ、出隅)

対象型材付属品(廻り縁) AY-10 AY-11 BY-10 BY-11 HY-10 LY-10




  • その他アルミ押出型材付属品(BY-20・LY-20・BY-30・BY-35・BY-70)については別途ご相談ください。
  • 製作可能な最小R(半径)は付属品の型式よって異なります。詳しくはご相談ください。
  • R加工記号(A曲、B曲、C曲、D曲)にてご注文お願い致します。

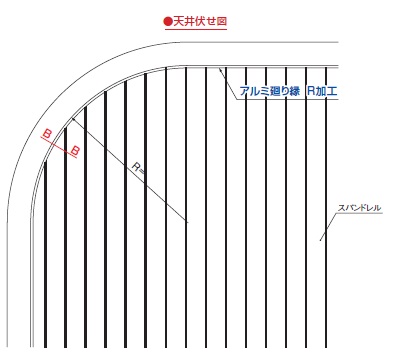

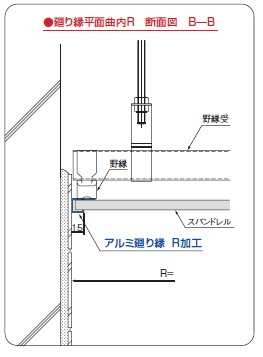

R加工記号:B 平面曲げ 内R(内曲げ、入隅)

対象型材付属品(廻り縁) AY-10 AY-11 BY-10 BY-11 HY-10 LY-10




  • その他アルミ押出型材付属品(BY-20・LY-20・BY-30・BY-35・BY-70)については別途ご相談ください。
  • 製作可能な最小R(半径)は付属品の型式よって異なります。詳しくはご相談ください。
  • R加工記号(A曲、B曲、C曲、D曲)にてご注文お願い致します。

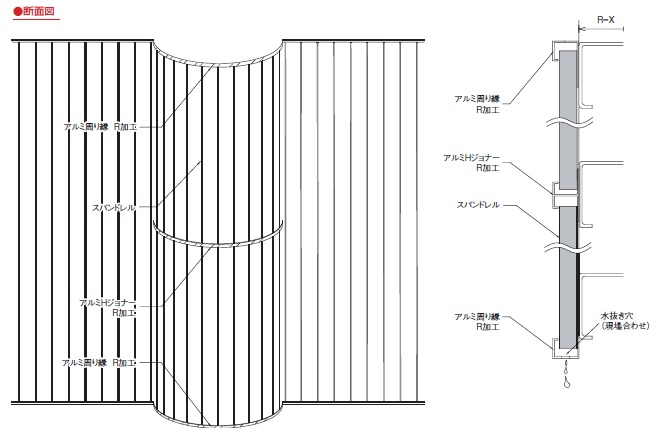

R加工記号:C アーチ曲げ 外R(外曲げ、出隅)

対象型材付属品(廻り縁) AY-10 AY-11 BY-10 BY-11 HY-10 LY-10
対象型材付属品(Hジョイナー) AY-60 BY-60 HY-60 LY-60




  • その他アルミ押出型材付属品(BY-20・LY-20・BY-30・BY-35・BY-70)については別途ご相談ください。
  • 製作可能な最小R(半径)は付属品の型式よって異なります。詳しくはご相談ください。
  • R加工記号(A曲、B曲、C曲、D曲)にてご注文お願い致します。

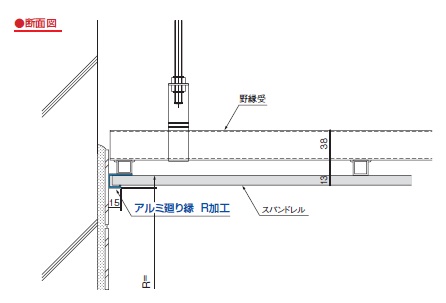

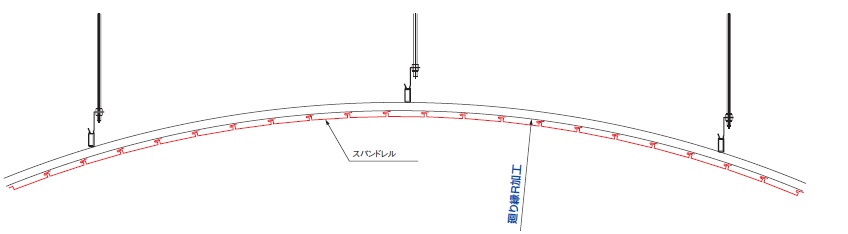

R加工記号:D アーチ曲げ 内R(内曲げ、入隅)

対象型材付属品(廻り縁) AY-10 AY-11 BY-10 BY-11 HY-10 LY-10
対象型材付属品(Hジョイナー) AY-60 BY-60 HY-60 LY-60




  • その他アルミ押出型材付属品(BY-20・LY-20・BY-30・BY-35・BY-70)については別途ご相談ください。
  • 製作可能な最小R(半径)は付属品の型式よって異なります。詳しくはご相談ください。
  • R加工記号(A曲、B曲、C曲、D曲)にてご注文お願い致します。
