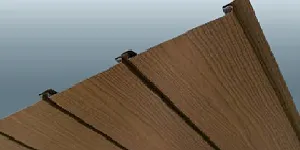

木目スパンドレル

HOME > 製品紹介 > 木目スパンドレル
アサヒ金属木目スパンドレル

ガルバリウム鋼板にプリント
した木目調スパンドレル

面幅は100mm、120mm、
145mm、150mm、200mm

内外装用

国土交通大臣認定不燃材料
NM-8697

アサヒ金属木目スパンドレル


ガルバリウム鋼板にプリント
した木目調スパンドレル

働き幅:156mm(26mm×6)

内外装用

国土交通大臣認定不燃材料
NM-8697

アサヒ金属木目スパンドレル

ガルバリウム鋼板にプリント
した木目調スパンドレル

働き幅:150mm
         (15mm×5山×5谷)

内外装用

国土交通大臣認定不燃材料
NM-8697

アルミニウム板にプリントした木目調スパンドレル

面幅は100mm、120mm、
145mm、150mm、200mm

内外装用

アサヒ金属木目スパンドレル

アルミニウム板に化粧シートを張り合わせた、高意匠スパンドレル

内装用(屋内)

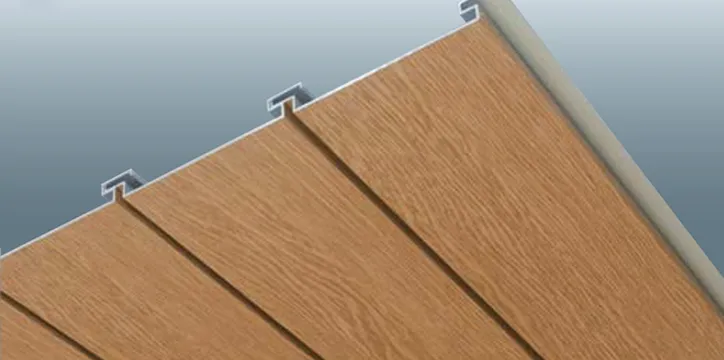

アサヒ金属木目スパンドレル

アルミ二ウム押出型材(AS-105)に化粧シートを張り合わせた、高意匠スパンドレル

屋内及び準屋外(軒天など)
国土交通大臣認定不燃材料
BW-3:NM-3280
BW-4:NM-3278

アサヒ金属木目スパンドレル

ロールフォーミング(GL・アルミ)、アルミ押出型材スパンドレルにフッ素樹脂の塗料を焼き付けた高意匠スパンドレル

内外装用
【受注生産商品】

アサヒ金属木目スパンドレル

アルミ板に特殊オレフィンシートを張り合わせた、 高い耐光性・耐久性を保持した高意匠スパンドレル

内外装用
【受注生産商品】
国土交通大臣認定不燃材料
NM-3832

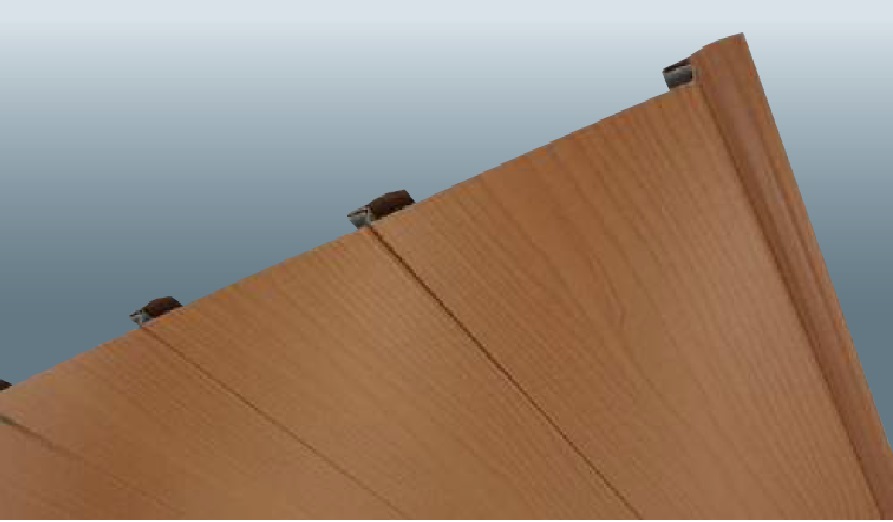

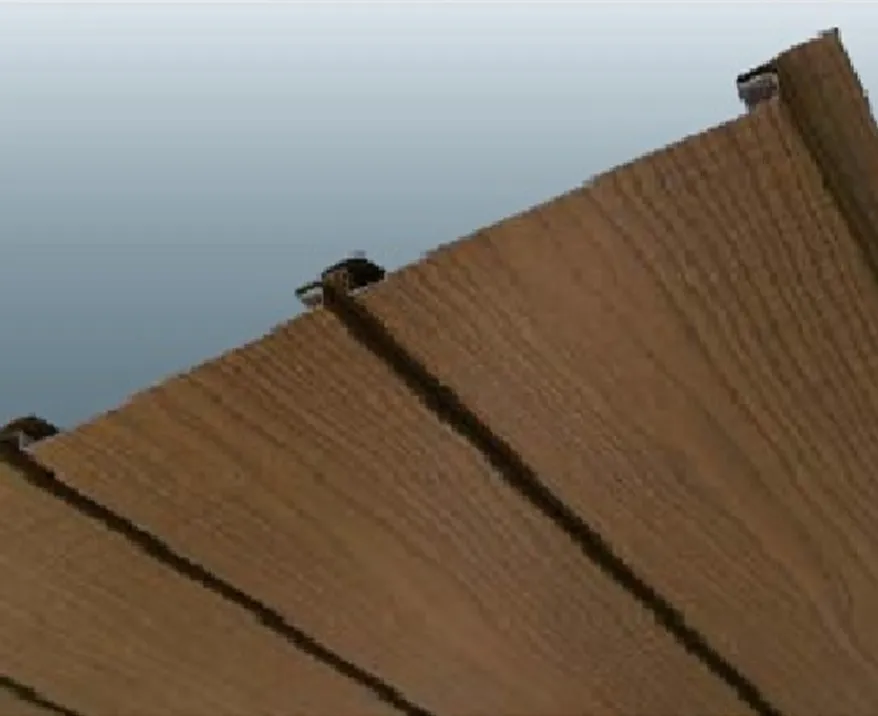

ロールフォーミング11型木目調プリント鋼板(GL)
スパンドレル(OPシリーズ)

本体規格


ガルバリウム鋼板にプリントした
木目調スパンドレル

面幅は100/120/145/150/200mmの5タイプ

※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。
※OP200シリーズは物件対応となります。
用途:内外装用
形式
OP
板厚
0.5mm
面幅
100/120/145/150/200mm
目地幅
10mm
働き幅(目地有)
面幅+10mm
L寸法
ご指定寸法(限度あり)

OP100/120/145/150/200(11型シリーズ)

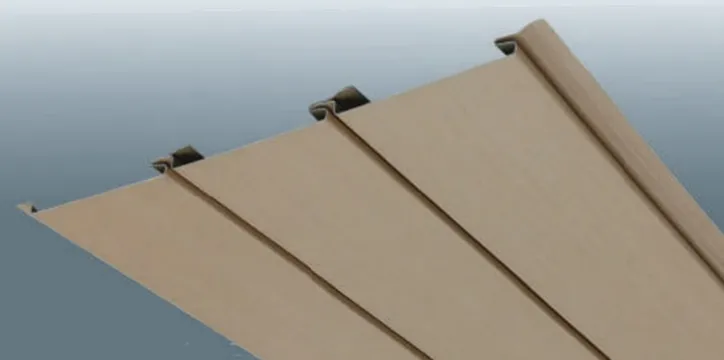

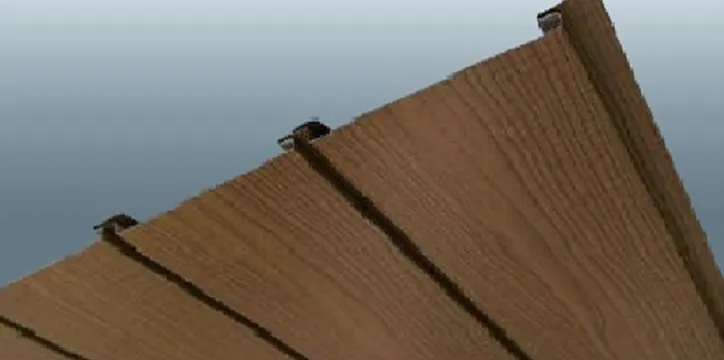

F型
製品画像
図面

単位:mm

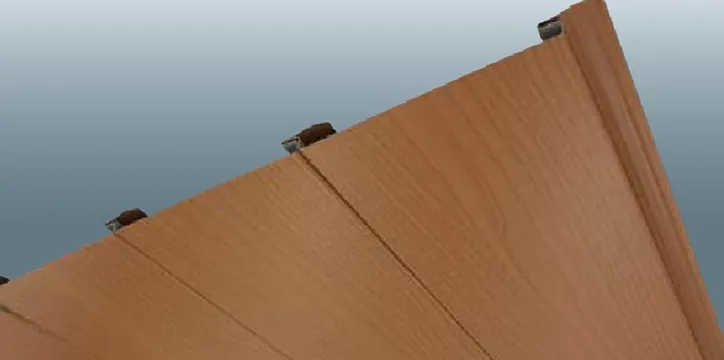

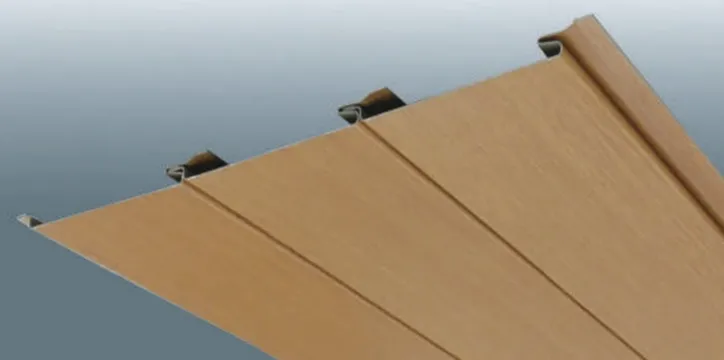

F型(目地無)
製品画像
図面

単位:mm

カラーラインナップ
プリントGL
  • 色見本

    SW-01 シダン

  • 色見本

    SW-02 マツボ

  • 色見本

    SW-03 キナコ

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
付属品について
単色近似色(アクリル樹脂焼付)

 スパンドレル本体と単色近似色のアクリル樹脂焼付になります。

  • 色見本

    SW-01 シダン

    単色近似色

  • 色見本

    SW-02 マツボ

    単色近似色

  • 色見本

    SW-03 キナコ

    単色近似色

アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。 カラーはスパンドレル本体と単色近似色の焼付塗装になります。 110R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。 また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。(アルマイトシルバーのみ在庫)

HY-10

BY-30

製品図面

BY-35

製品図面

HY-60

製品図面
その他付属品に関してはBY-20・BY-40・BY-50・BY-70・BY-80・BY-90(「アルミ押出型材スパンドレル」の付属品)をご参照ください。

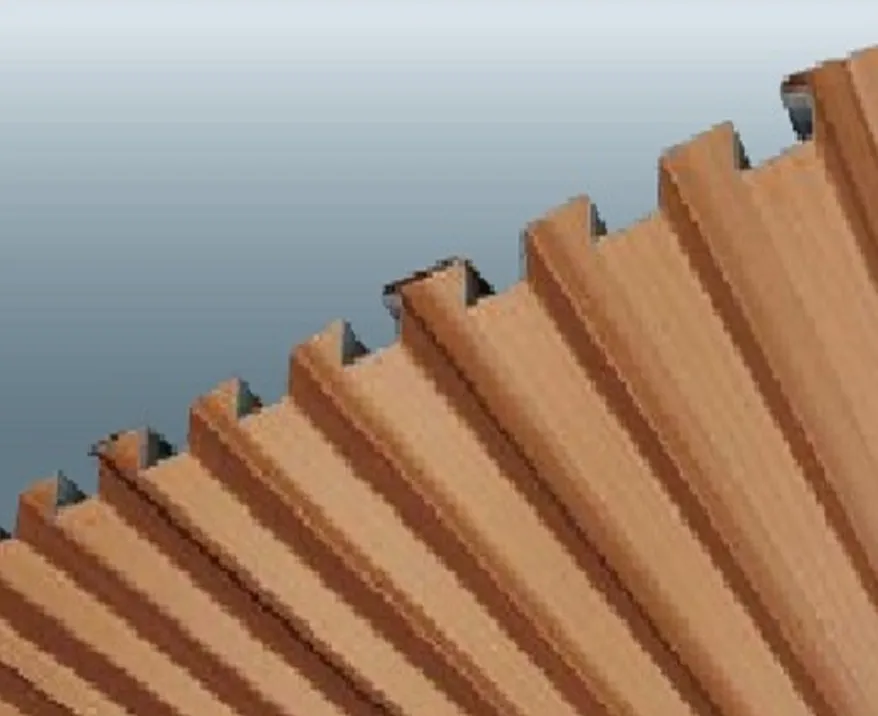

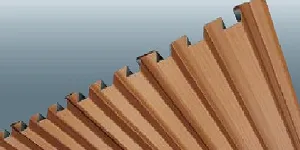

ロールフォーミング16型木目調プリント鋼板(GL)
スパンドレル(SK156)

本体規格


ガルバリウム鋼板にプリントした
木目調スパンドレル
働き幅:156mm(26mm×6)

下記、カラーラインナップよりご指定寸法、ご指定本数でのご注文を承っております。
別途作成の色見本で現物カラーを御確認下さい。
用途:内外装用

国土交通大臣認定不燃材料 NM-8697
形式
SK
板厚
0.5mm
面幅
156mm
目地幅
働き幅(目地有)
156mm(26mm×6)
L寸法
ご指定寸法(限度あり)

SK156(16型シリーズ)

製品画像
図面

単位:mm

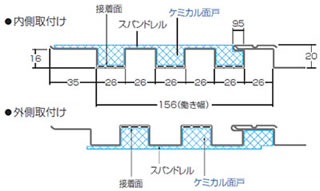

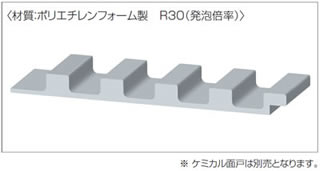

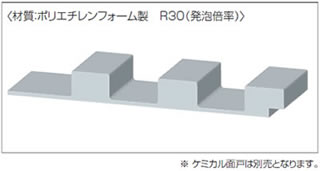

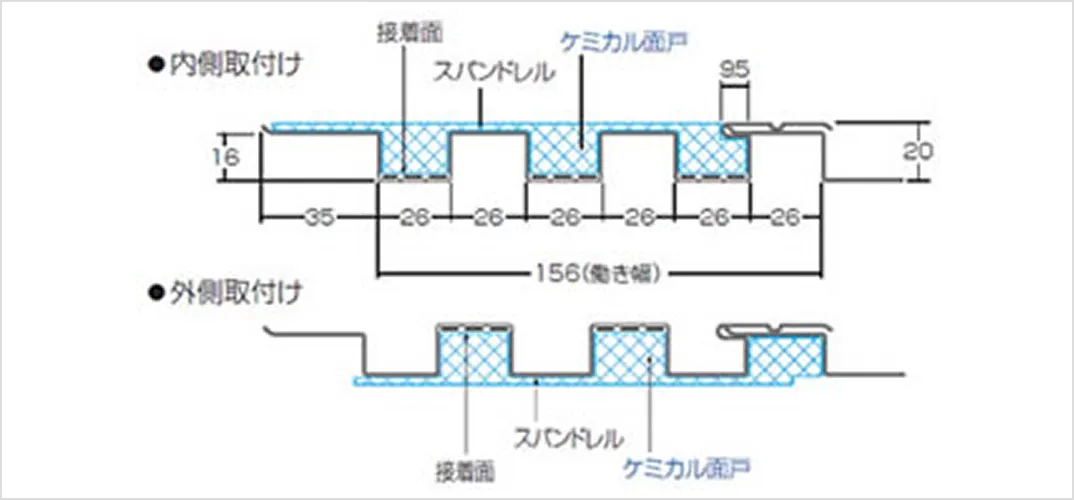

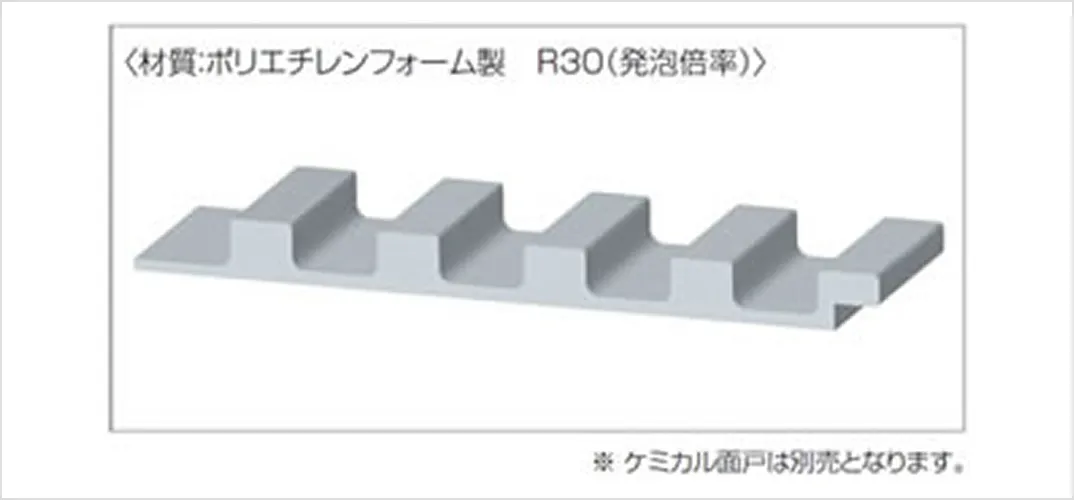

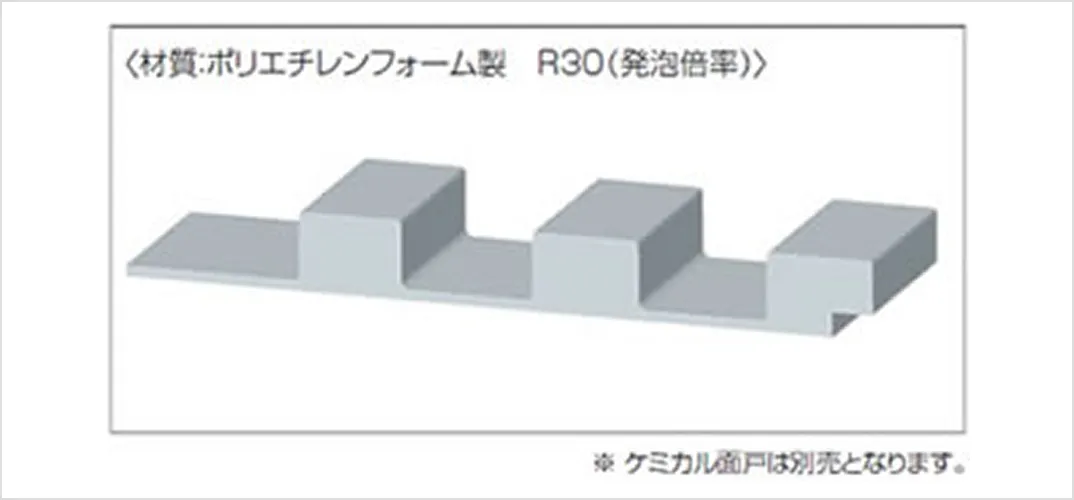

ケミカル面戸〈材質:ポリエチレンフォーム製 R30(発泡倍率)〉色:白・黒・グレー
製品画像
図面

単位:mm

カラーラインナップ
プリントGL
  • 色見本

    SW-01 シダン

  • 色見本

    SW-02 マツボ

  • 色見本

    SW-03 キナコ

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
付属品について
単色近似色(アクリル樹脂焼付)

 スパンドレル本体と単色近似色のアクリル樹脂焼付になります。

  • 色見本

    SW-01 シダン

    単色近似色

  • 色見本

    SW-02 マツボ

    単色近似色

  • 色見本

    SW-03 キナコ

    単色近似色

アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。 カラーはスパンドレル本体と単色近似色の焼付塗装になります。 小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。 また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。

LY-10

製品図面

LY-20

製品図面

BY-30

製品図面

LY-40

製品図面

LY-50

LY-60

製品図面

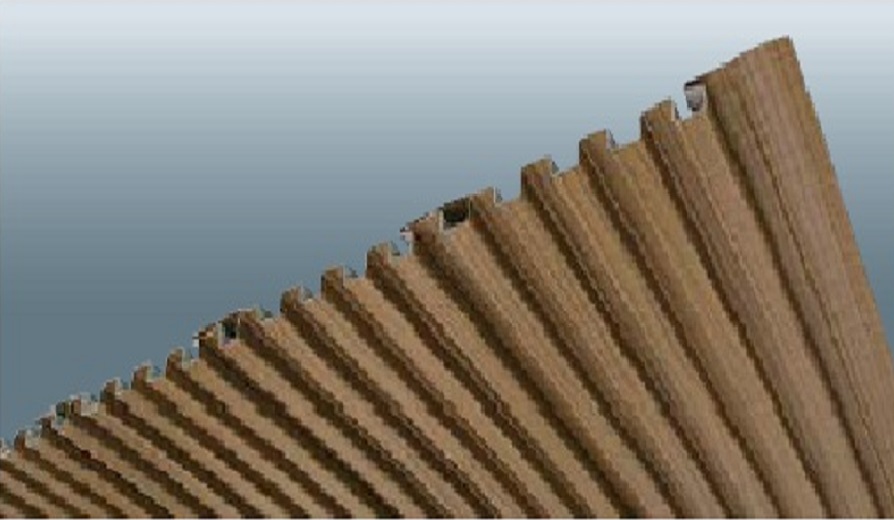

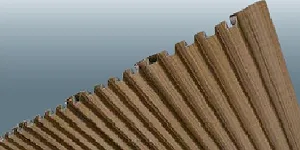

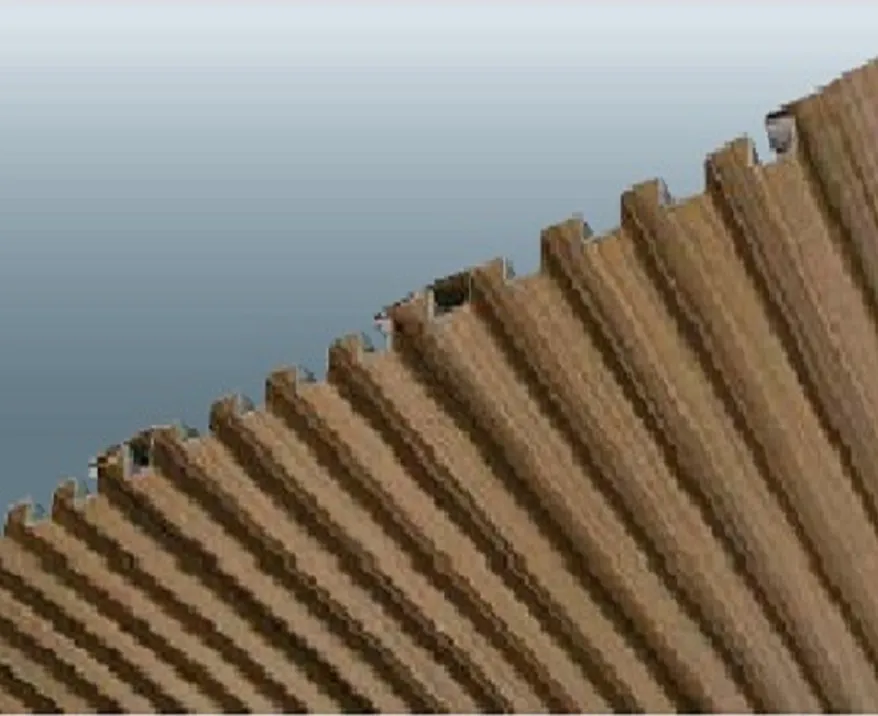

ロールフォーミング11型K型木目調プリント鋼板(GL)
スパンドレル(KOP-15S)

本体規格

ガルバリウム鋼板にプリントした
木目調スパンドレル
働き幅は、150mm(15mm×5山×5谷)

下記、カラーラインナップよりご指定寸法、ご指定本数でのご注文を承っております。
別途作成の色見本で現物カラーを御確認下さい。
用途:内外装用

国土交通大臣認定不燃材料 NM-8697
形式
KOP
板厚
0.5mm
面幅
目地幅
働き幅(目地有)
150mm(15mm×5山×5谷)
L寸法
ご指定寸法(限度あり)

KOP-15S(11K型シリーズ)

製品画像
図面

単位:mm

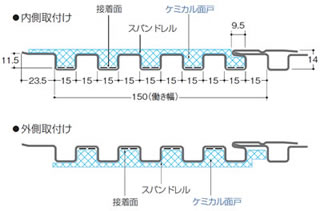

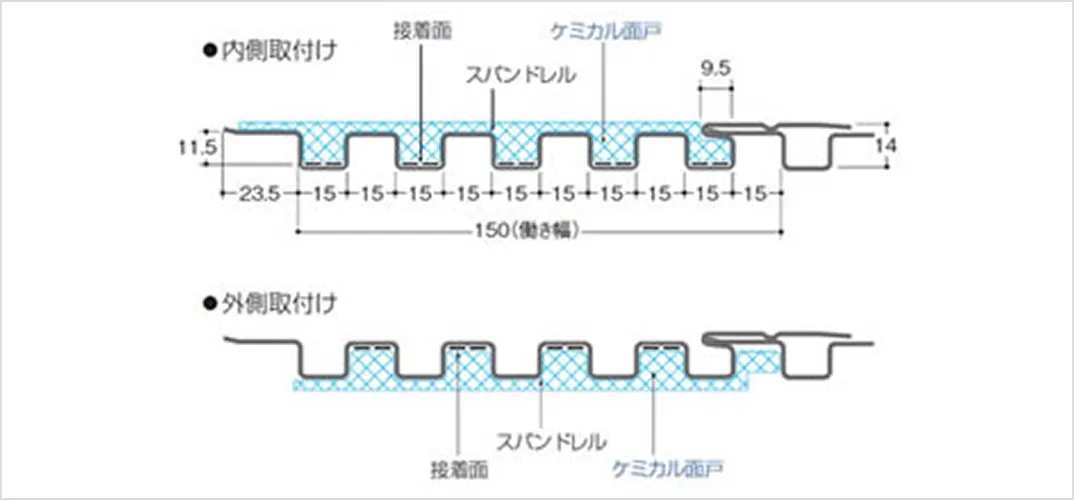

ケミカル面戸〈材質:ポリエチレンフォーム製 R30(発泡倍率)〉色:白・黒・グレー
製品画像
図面

単位:mm

カラーラインナップ
プリントGL
  • 色見本

    SW-01 シダン

  • 色見本

    SW-02 マツボ

  • 色見本

    SW-03 キナコ

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
付属品について
単色近似色(アクリル樹脂焼付)

 スパンドレル本体と単色近似色のアクリル樹脂焼付になります。

  • 色見本

    SW-01 シダン

    単色近似色

  • 色見本

    SW-02 マツボ

    単色近似色

  • 色見本

    SW-03 キナコ

    単色近似色

アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。 カラーはスパンドレル本体と単色近似色の焼付塗装になります。 110R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。 また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。(アルマイトシルバーのみ在庫)

HY-10

BY-30

製品図面

BY-35

製品図面

HY-60

製品図面

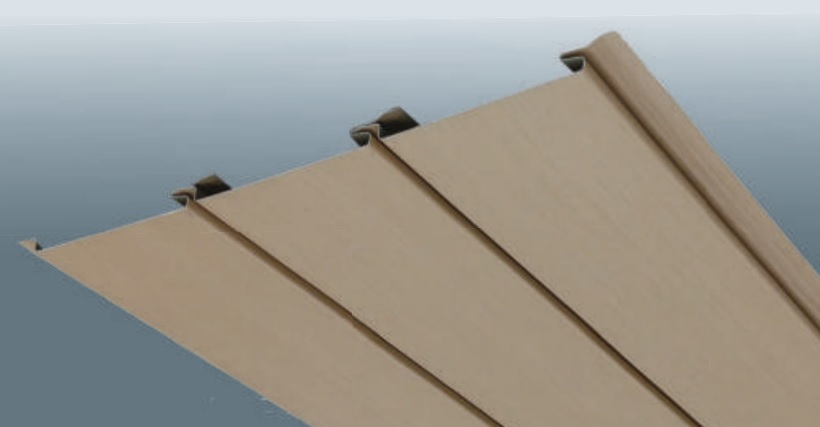

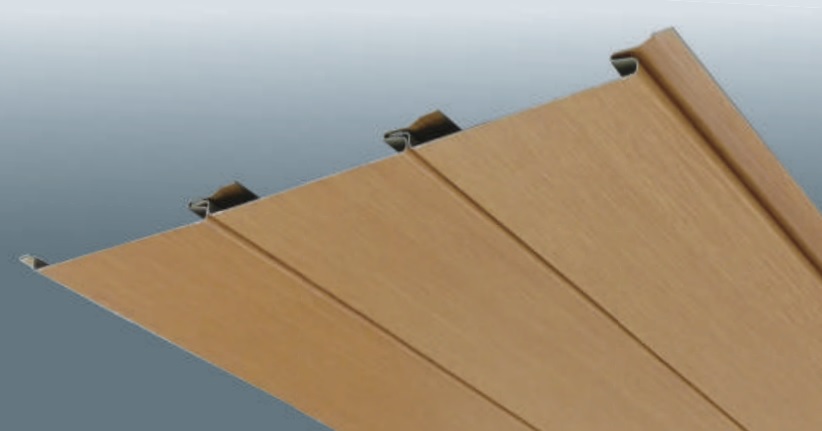

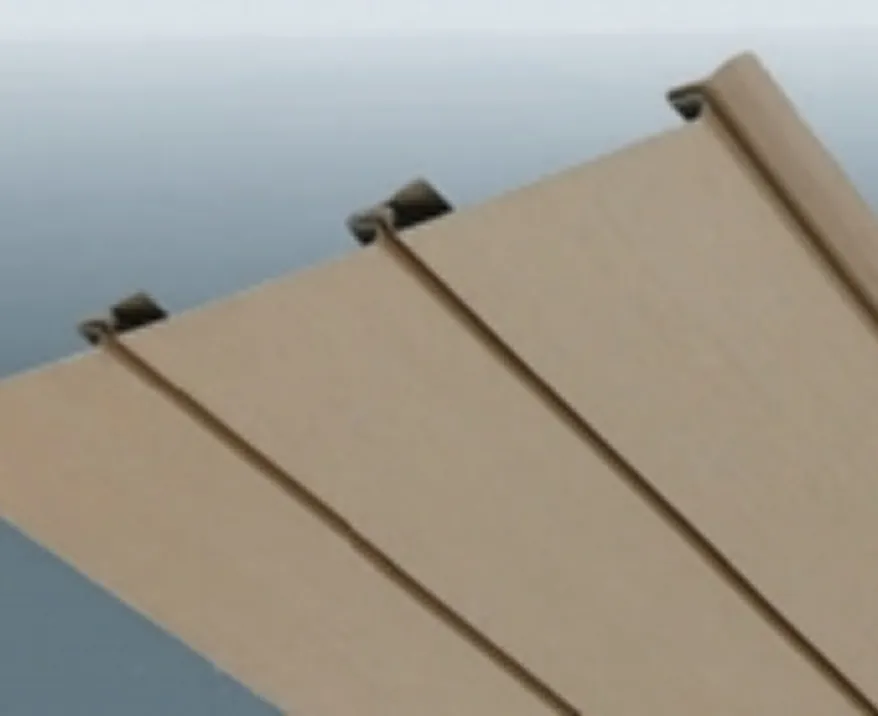

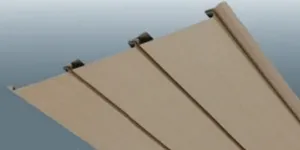

ロールフォーミング 8型木目調プリントアルミスパンドレル

本体規格

アルミニウム板にプリントした木目調スパンドレル

面幅は100/120/145/150/200mmの5タイプ

※ロールフォーミングの特性上多少の寸法、形状等の誤差が生じる場合があります。
※AP200シリーズは物件対応となります。

用途:内外装用
リブ・M型はご相談下さい。



形式
AP
板厚/面幅
t:0.8mm=
100/120/150/200mm幅
目地幅
5mm
働き幅(目地有)
面幅+5mm
L寸法
ご指定寸法(限度あり)

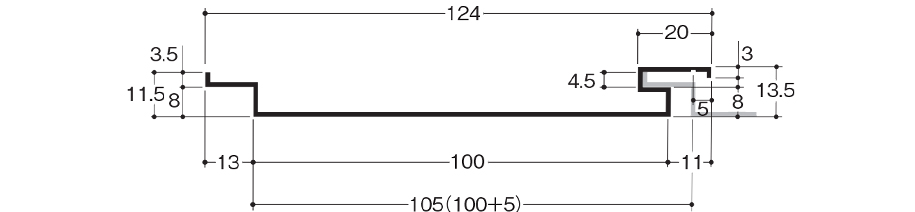

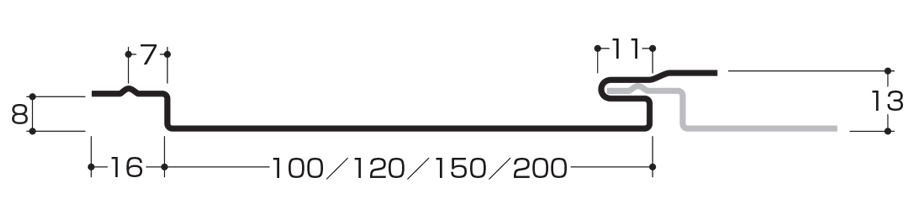

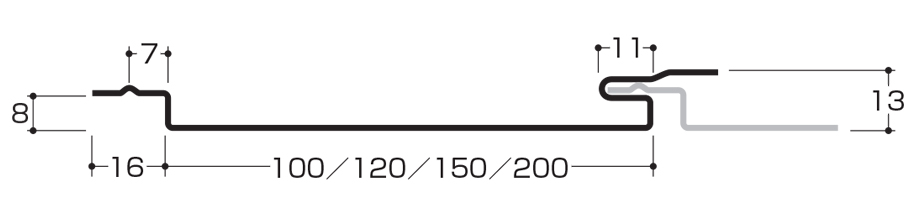

AP100/120/150/200(8型シリーズ)

F型
図面

単位:mm

F型(目地無)
図面

単位:mm

カラーラインナップ
プリントアルミ
  • PW-101

    レガートオーク

    ライト
  • PW-102

    レガートオーク

    ミディアム
付属品について
単色近似色(アクリル樹脂焼付)

 スパンドレル本体と単色近似色のアクリル樹脂焼付になります。

  • PW-101

    レガートオーク

    ライト単色近似色
  • PW-102

    レガートオーク

    ミディアム 単色近似色
アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。 カラーはスパンドレル本体と単色近似色の焼付塗装になります。 110R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。 また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。

AY-10

製品図面

AY-11

製品図面

BY-35

製品図面

AY-60

製品図面
その他付属品に関してはBY-20・BY-40・BY-50・BY-70・BY-80・BY-90(「アルミ押出型材スパンドレル」の付属品)をご参照ください。

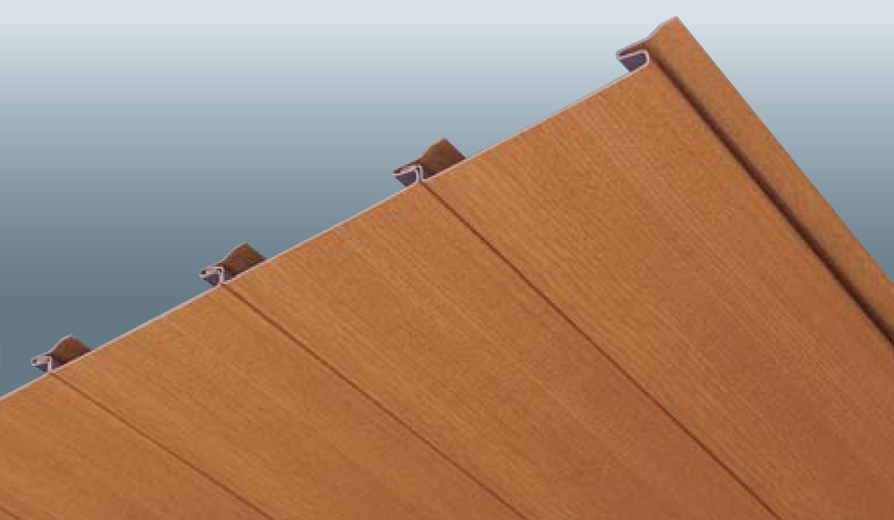

ロールフォーミング 8型アルミベルビアン化粧シート張りスパンドレル

本体規格

アルミニウム板に化粧シートを張り合わせた、
高意匠スパンドレル

用途:内装用(屋内)
フラットのみ(リブ・M型は不可)。



形式
AP
板厚/面幅
t:0.6mm=
100/120mm幅
目地幅
5mm
働き幅(目地有)
面幅+5mm
L寸法
ご指定寸法(限度あり)

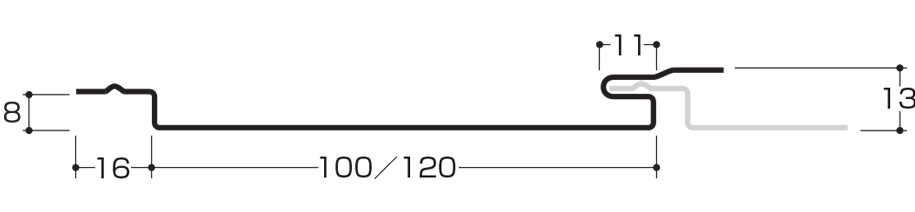

AP100/120(8型シリーズ)

F型
製品画像
図面

単位:mm

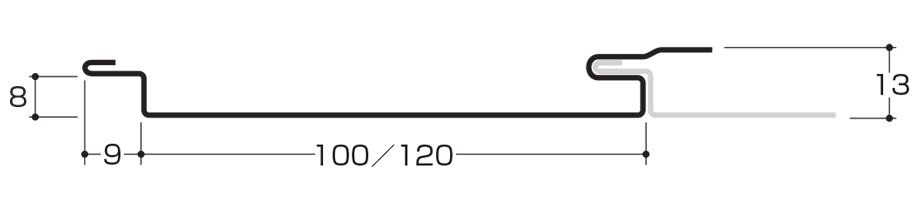

F型(目地無)
製品画像
図面

単位:mm

カラーラインナップ
ベルビアン化粧シート
  • 色見本

    ASW-715 たも

    (アッシュ)

  • 色見本

    ASW-372 桧

  • 色見本

    ASW-722 桜

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • カラーラインナップ以外のカラー及びご指定色焼付塗装に関しては、別途ご相談ください。
付属品について
単色近似色(アクリル樹脂焼付)

 スパンドレル本体と単色近似色のアクリル樹脂焼付になります。

  • 色見本

    ASW-715

    単色近似色

  • 色見本

    ASW-372

    単色近似色

  • 色見本

    ASW-722

    単色近似色

アルミ押出型材

Rの施工が伴う場合、鋼板での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。 カラーはスパンドレル本体と単色近似色の焼付塗装になります。 110R以下の小さな径の雨どい等に関しては共板より切板加工(シーリングプレート)になります。 また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。

AY-10

製品図面

AY-11

製品図面

BY-35

製品図面

AY-60

製品図面
その他付属品に関してはBY-20・BY-40・BY-50・BY-70・BY-80・BY-90(「アルミ押出型材スパンドレル」の付属品)をご参照ください。
技術資料
耐候性
【サンシャインカーボンアーク耐候試験】
内装用:300時間経過後著しい変化無し
防火性能(不燃)
国土交通省防火認定番号:化粧金属板(不燃)NM-0765
耐磨耗性
テーバー磨耗試験(CS-17ホイル1kg荷重)磨耗終点5000回転以上
耐温泉水(硫黄泉)性
変化無し(JIS A-6921)
低温ひび割れ衝撃性
0℃で24時間放置後衝撃試験機にてひび割れ発生せず
耐湿性
45℃、湿度95%で1ヶ月放置後の接着性に異常なし
耐熱性
65度で1ヶ月放置後の接着性に異常なし
ホルムアルデヒドの発散等級
『F☆☆』認定番号 MFN-0648
  • 本技術資料は弊社試験に基づく値であり、この結果を保証する物ではありません。

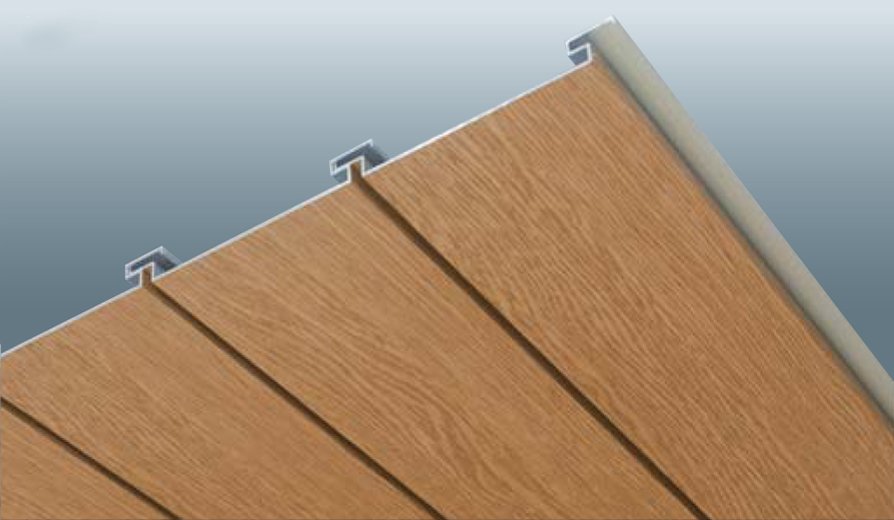

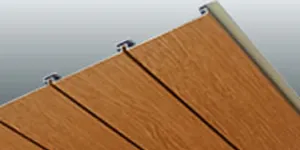

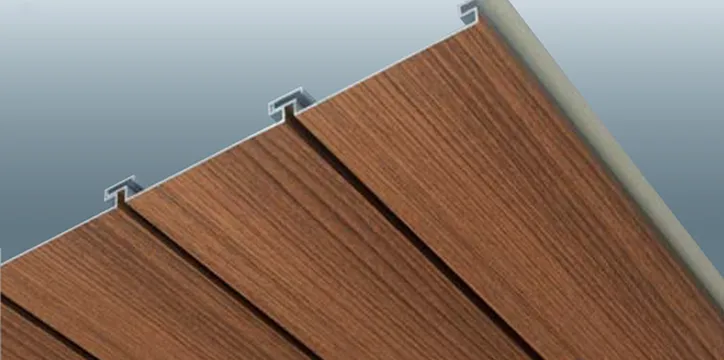

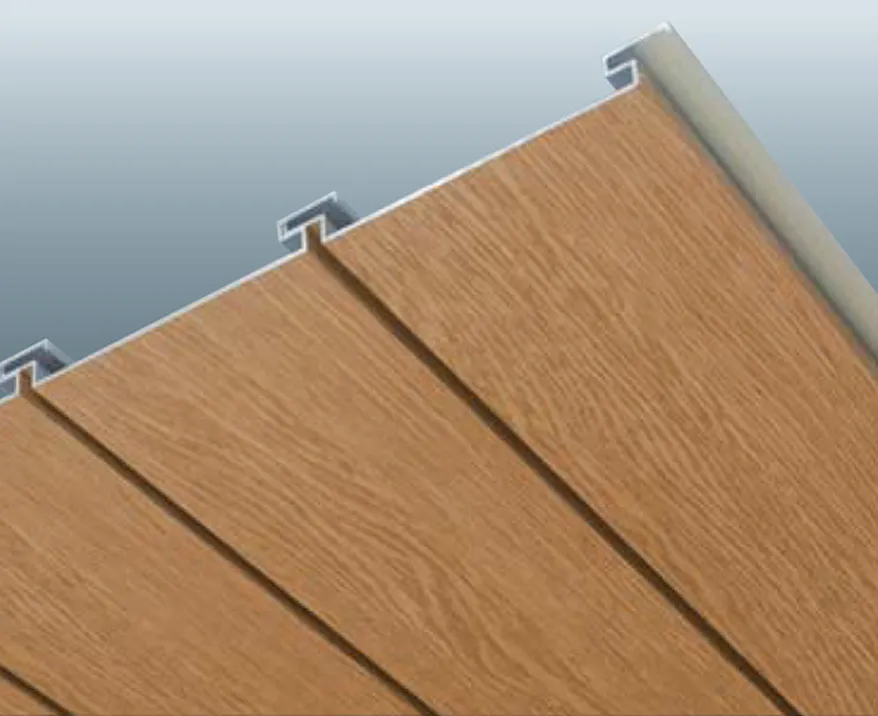

アルミ押出型材ベルビアン化粧シート張りスパンドレル

本体規格

アルミ二ウム押出型材(AS-105)に化粧シートを張り合わせた、高意匠スパンドレル
下記、カラーラインナップより定尺L:5,000にてご注文を承っておりす。
別途作成の色見本で現物カラーをご確認下さい。
用途:屋内及び準屋外
(内装:軒天・エントランス)

国土交通大臣認定不燃材料
BW-3:NM-3280
BW-4:NM-3278

形式
AS105
働き幅
105mm
面 厚
1.0mm
L寸法
 定尺5,000mm

AS105

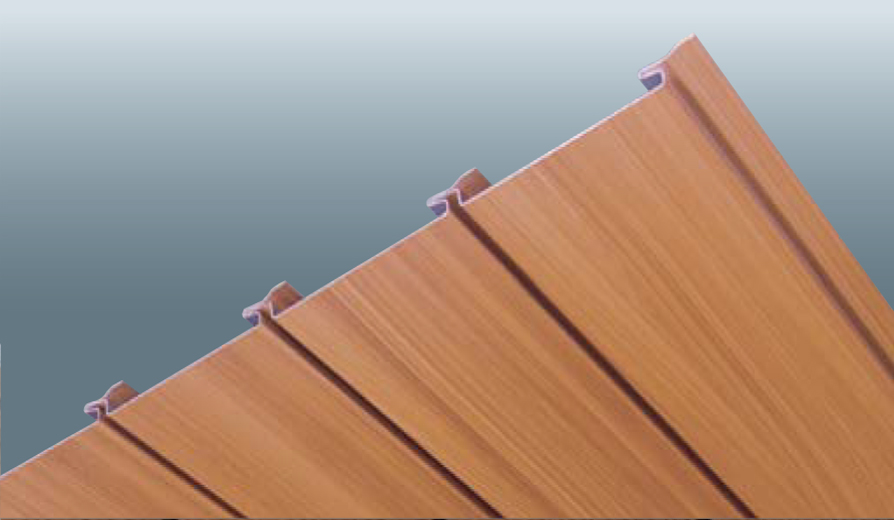

製品画像
図面

単位:mm

製品画像
カラーラインナップ
ベルビアン化粧シート

板厚:1.0mm

  • 色見本

    BW-3 オーク

  • 色見本

    BW-4 チーク


  •

  • 実際の色味とは異なる場合がございます。別途作成の色見本帳で現物カラーをご確認ください。
  • 色見本(カットサンプル)をご希望のお客様は、お問い合わせフォームからお申し付けください。
  • その他アルミ押出型材付属品(BYシリーズ)カラーはスパンドレル本体と単色近似色のアクリル樹脂焼付になります。
付属品について
単色近似色(アクリル樹脂焼付)

 スパンドレル本体と単色近似色のアクリル樹脂焼付になります。

  • 色見本

    BW-3 単色近似色

  • 色見本

    BW-4 単色近似色


  •

アルミ押出型材

Rの施工が伴う場合、アルミ押出型材付属品での対応となります。

また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。

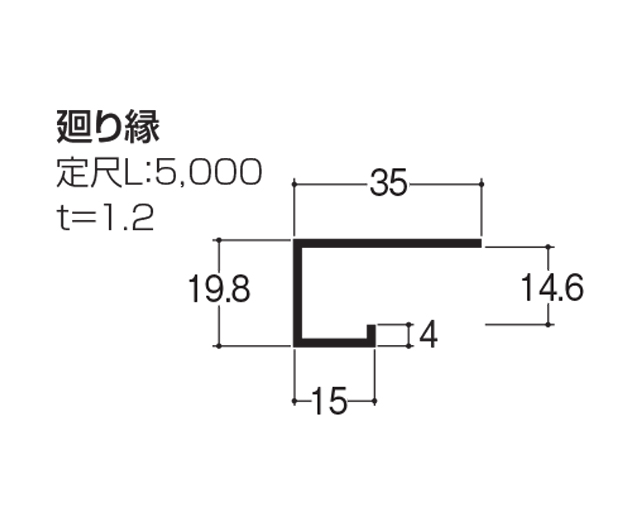

BY-10

製品図面

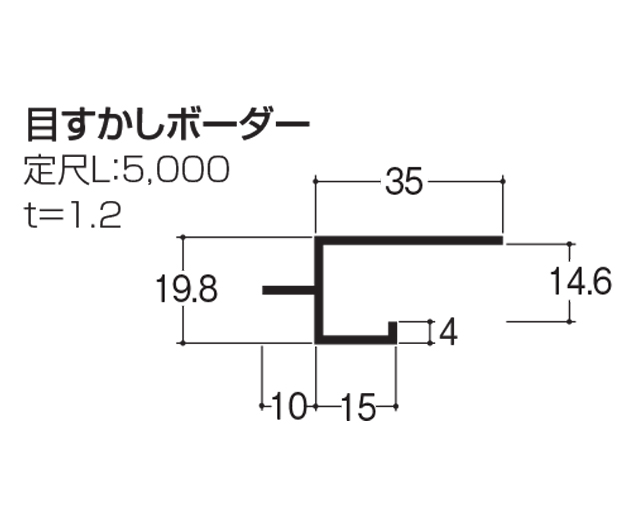

BY-11

製品図面

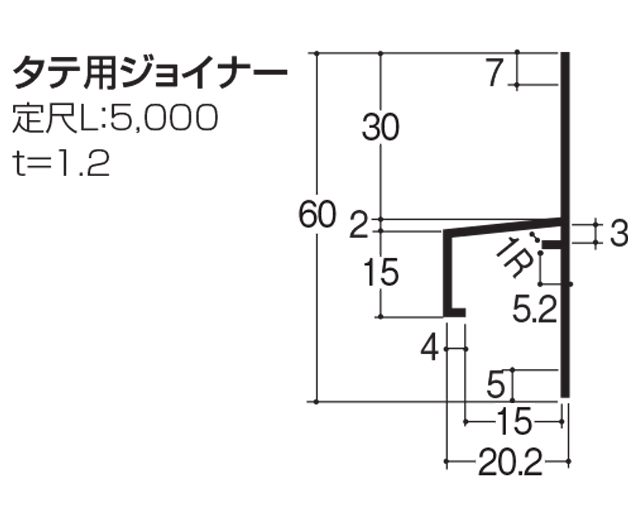

BY-20

製品図面

BY-30

製品図面

BY-35



製品図面

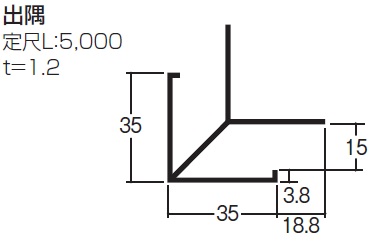

BY-40



製品図面

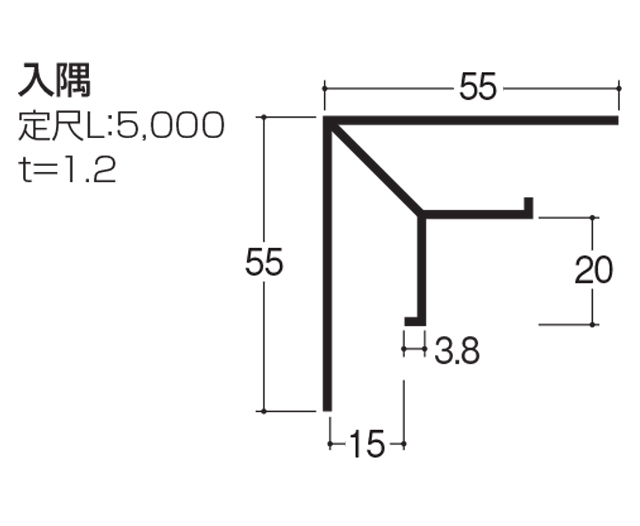

BY-50

製品図面

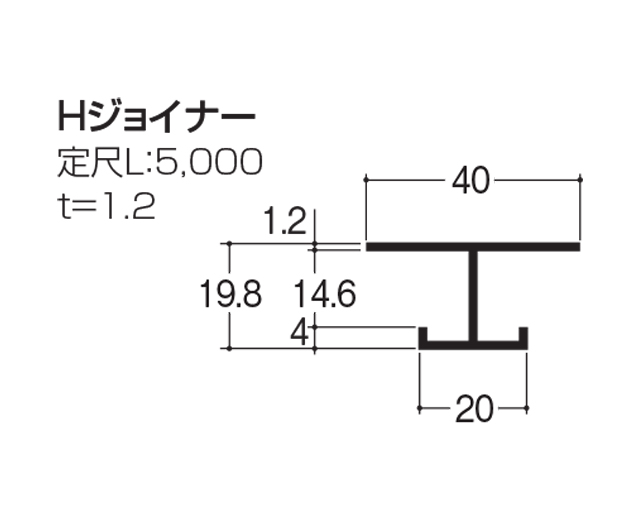

BY-60

製品図面

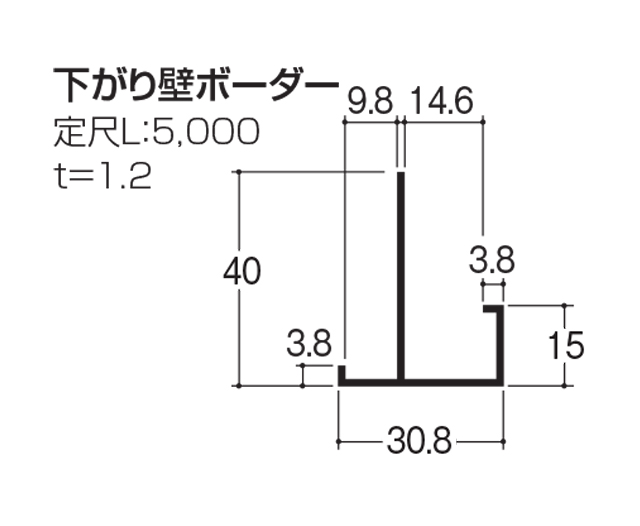

BY-70

製品図面

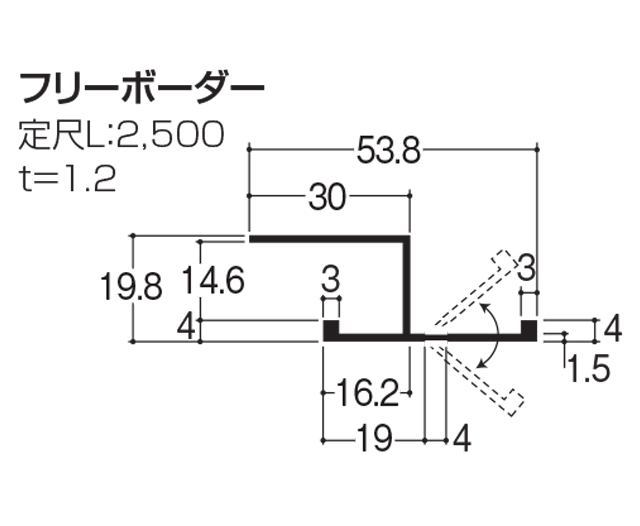

BY-80

製品図面

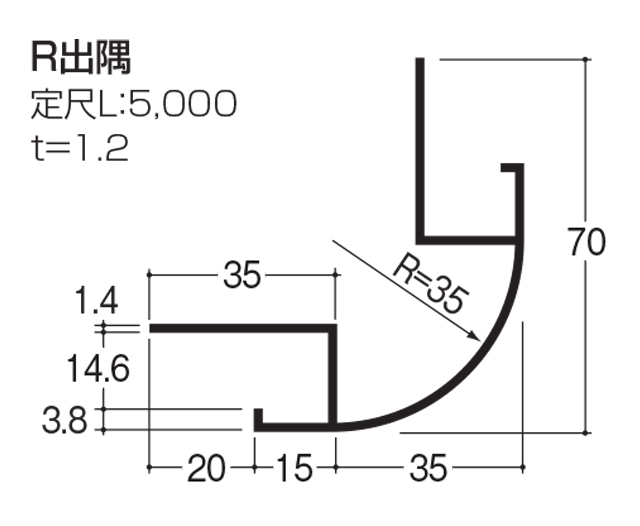

BY-90

製品図面

技術資料
耐候性
【サンシャインカーボンアーク・ウェザーメーター耐候性試験】
(褪色・変色について3~5年の耐候性を有する)
防火性能(不燃)
国土交通省防火認定番号:化粧金属板(不燃)
BW-3:NM-3280
BW-4:NM-3278
耐磨耗性
テーバー磨耗試験(CS-17ホイル1kg荷重)磨耗終点7000回転以上
低温ひび割れ衝撃性
0℃で24時間放置後衝撃試験機にてひび割れ発生せず
耐湿性
45℃、湿度95%で1ヶ月放置後の接着性に異常なし
耐熱性
70度で1ヶ月放置後の接着性に異常なし
ホルムアルデヒドの発散等級
『F☆☆☆☆』認定番号 MFN-0648
  • 本技術資料は弊社試験に基づく値であり、この結果を保証する物ではありません。

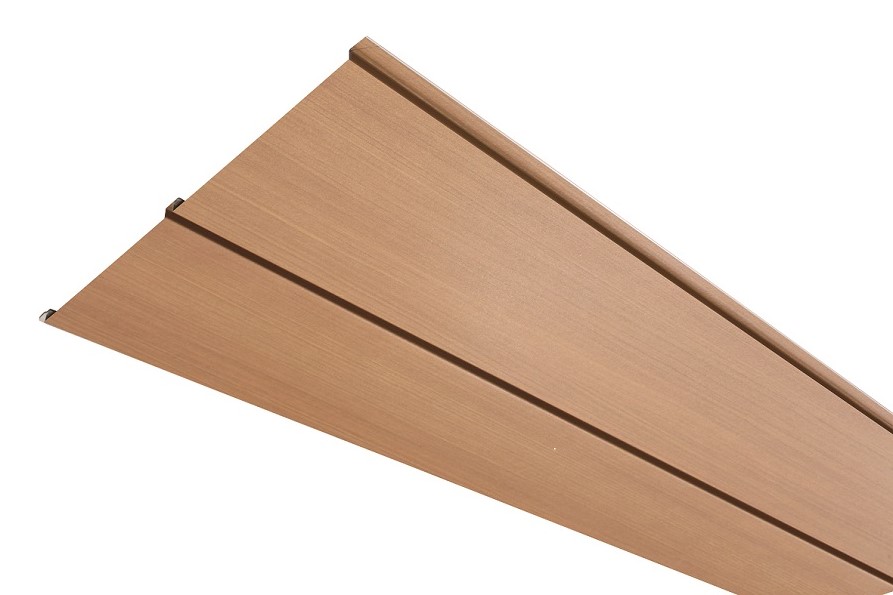

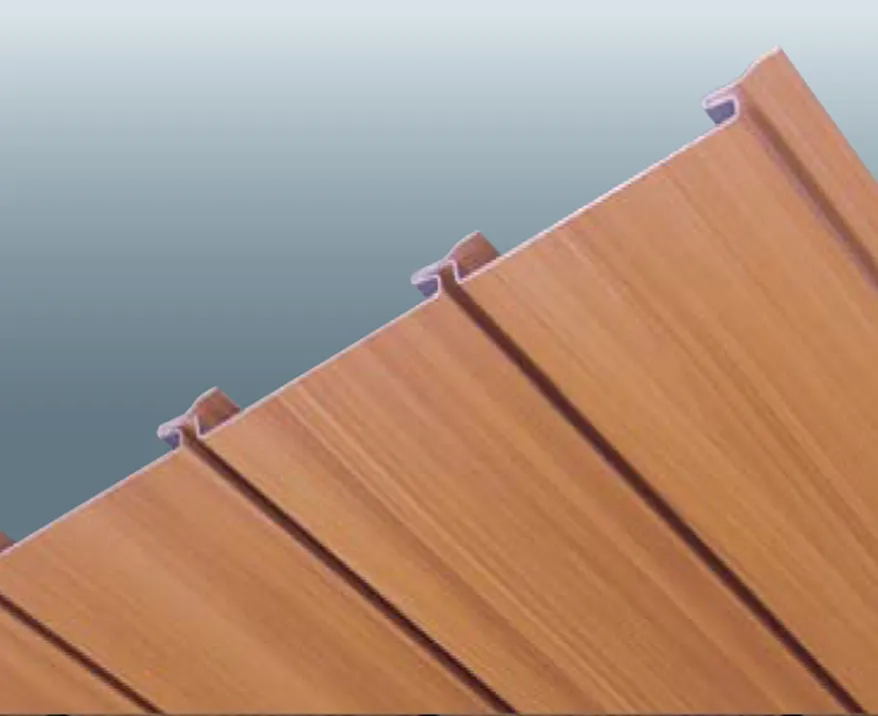

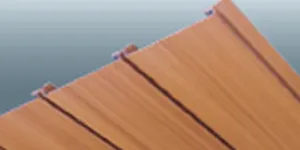

ロールフォーミング8型 木目調フッ素 焼付塗装スパンドレル

本体規格

ロールフォーミング(アルミ)にフッ素樹脂の塗料を焼き付けた高意匠スパンドレル
(ガルバリウム鋼板、アルミ押出型材でも対応可能です。詳しくはご相談ください)

【受注生産商品】

用途:屋内及び屋外用

フラットのみ(リブ・M型は不可)



形式
AP
板厚/面幅
t:0.6mm=
100/120mm幅
t:0.8mm=
100/120/150/200mm幅
t:1.0mm=
100/120/150/200mm幅
目地幅
5mm
働き幅(目地有)
面幅+5mm
L寸法
ご相談
(L:1M~4Mまでのご指定寸法が可能)

AP100

製品画像
図面

単位:mm


図面

単位:mm

カラーラインナップ
木目調中温フッ素樹脂焼付塗装



  • 色見本

    AM-01

  • 色見本

    AM-02

  • 色見本

    AM-03

  • サンプルについて:上記3点有償サンプルとなっております。
    ご依頼いただいてからの手配となります。そのためサンプルに日数を要します。
付属品について
単色近似色(フッ素樹脂焼付)



  • 色見本

    AM-01 単色近似色

  • 色見本

    AM-02 単色近似色

  • 色見本

    AM-03 単色近似色

アルミ押出型材

Rの施工が伴う場合、共材での付属品R加工が不可能なことから、アルミ押出型材付属品での対応となります。 カラーはスパンドレル本体と単色近似色の焼付塗装になります。 また、Rと直の付属品が接合する場合、互いの形状を揃える必要から、直物もアルミ押出型材を採用することとなります。(アルマイトシルバーのみ在庫)

AY-10

製品図面

AY-11

製品図面

BY-35

製品図面

AY-60

製品図面
スパンドレル本体の板厚によって使用部材が変わります。
都度ご相談ください。
t:0.6はAYシリーズ
t:0.8/1.0はBYシリーズ
カラーはスパンドレル本体と単色近似色のフッ素樹脂焼付塗装になります。
その他付属品に関してはBY-20・BY-40・BY-50・BY-70・BY-80・BY-90(「アルミ押出型材スパンドレル」の付属品)をご参照ください。
塗装模様のよくある質問・注意点
樹脂
フッ素樹脂をおすすめしております。
その他樹脂系については別途ご相談ください。
各艶の選択は可能ですが、より雰囲気を出す為に艶の少ない物
(例:フッ素・・・3部艶)
をお勧めいたします。
膜厚
膜厚は施工条件等やお客様ご要望により増減します。
色調模様
表の例の中からお選びできますが、色調や木目の色の選択は打ち合わせの上、実際の製品に塗装する前にサンプル板やモックアップ品を作り、色調などをご確認することをお勧めいたします。(別途になります。
耐用年数
フッ素の耐用年数はおよそ20年といわれていますが、15年くらいから塗膜の劣化状況に応じて塗り替えをお勧めいたします。
納期
お打ち合わせにもよりますが、通常約3週間~4週間ほどの納期をいただいております。
お手入れ方法
軽い汚れの場合
やわらかい布やスポンジで水拭きした後に、乾拭きをしてください。
酷い汚れの場合
やわらかい布等を使用し、中性洗剤を薄めた液で汚れを落とし洗剤がのこらないよう水荒いしてください。
その後乾拭きをしてください。
お手入れの注意点
  • 定期的なお手入れにより、製品をいつまでも美しくなることができます。
  • 金属ブラシ・金ベラ・スチールウール、紙やすりなどで擦らないでください。
  • 小石、砂などが付着したまま擦ると表面に傷がつきます。
    あらかじめ取り除いてください。
  • アルコール・ベンゼン・アセトンなどの有機溶剤や石油類などで拭かないでください。
  • 小さな傷でも早めに補修されることをお勧めいたします。
  • 工事地帯や海岸の近くなどでは、状況によりお手入れの回数を増やすことで、美観をより長く保てます。

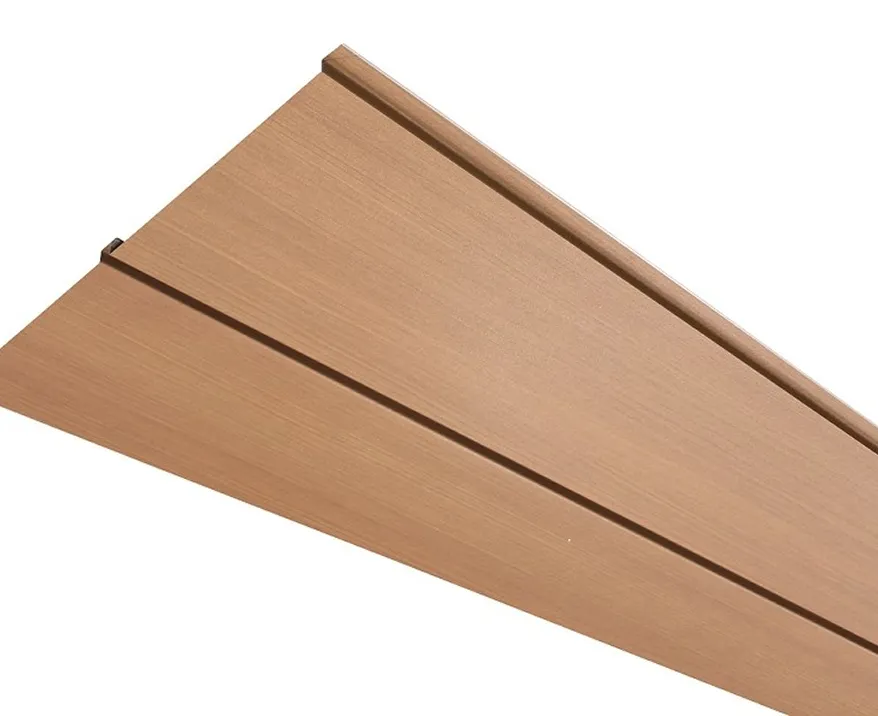

ロールフォーミング 8型 アルミ特殊オレフィンシート張りスパンドレル

本体規格

アルミ板に特殊オレフィンシートを張り合わせた、
高い耐光性・耐久性を保持した高意匠スパンドレル

アルミロールフォーミング8型と同様の板厚、面幅からお選び下さい。(目地有りのみ)


特殊オレフィンシートは高い耐候性・耐久性を保持しております。(SWON 8,000時間)


下記カラーラインナップよりご指定寸法、ご指定本数でのご注文を承っております。
【受注生産商品】※最低LOT有


用途:屋内及び屋外用。


国土交通大臣認定不燃材料:NM-3832

形式
AP
板厚/面幅
t:0.6mm=
100/120mm幅
t:0.8mm=
100/120/150/200mm幅
t:1.0mm=
100/120/150/200mm幅
目地幅
5mm
働き幅(目地有)
面幅+5mm
L寸法
定尺4,000mm
(その他寸法に関しては担当営業へご相談ください。)

AP100/120/150/200(8型シリーズ)

製品画像
図面

単位:mm

特殊オレフィンシート

板厚:0.6/0.8/1.0mm

  • 色見本

    AT-004

    六甲杉

  • 色見本

    AT-014

    アンティークシダーRB

  • 色見本

    AT-021

    クリオロエルム




  •


  •


  •


  •

  • 色見本

    AT-028

    パシフィックグレー

  • 色見本

    AT-605

    ブロッサムバーチ

  • 色見本

    AT-775

    カリーナエルムD


  •


  •


  •


  •


  •

付属品に関して
スパンドレル本体の板厚によって使用部材が変わります。
都度ご相談ください。
t:0.6はAYシリーズ
t:0.8/1.0はBYシリーズ
カラーはスパンドレル本体と単色近似色のアクリル樹脂焼付塗装になります。

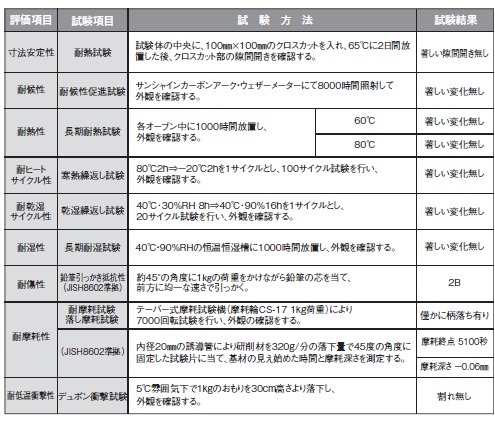

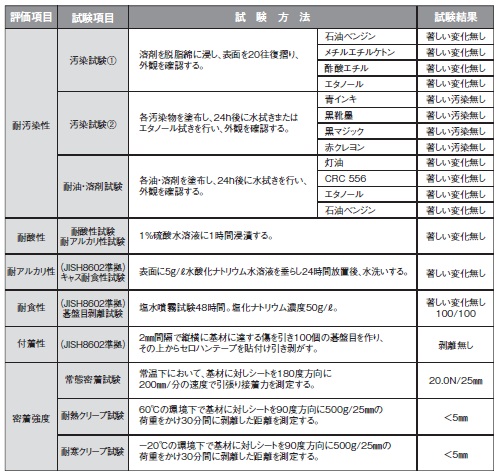

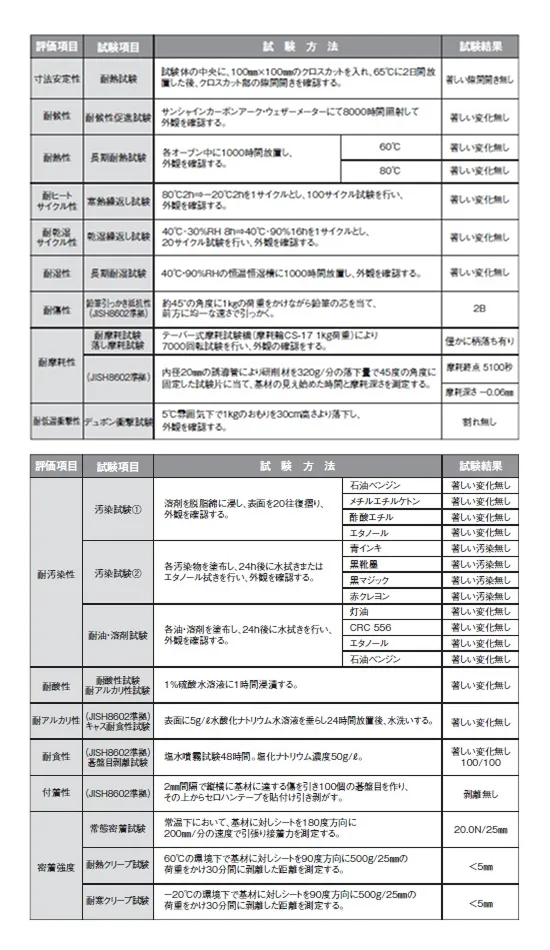

技術資料
